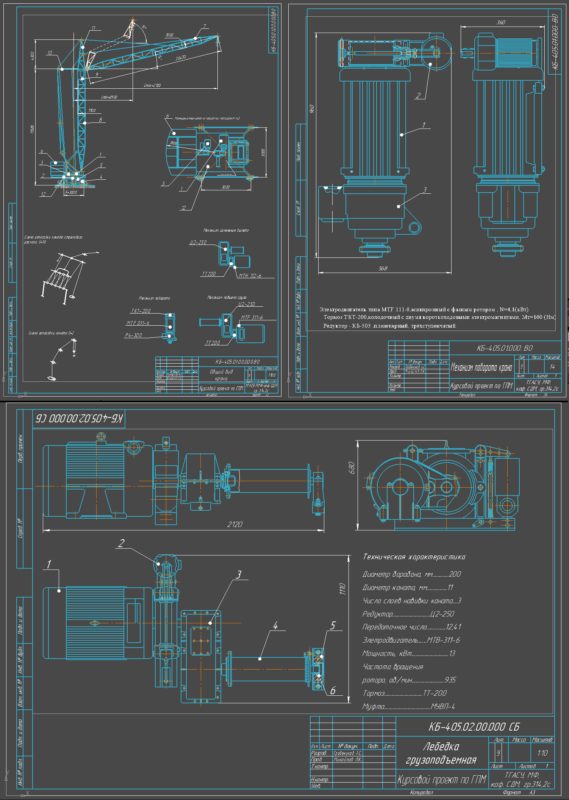

Расчёт башенного крана 2.2т

Томский Государственный Архитектурно-Строительный Университет
Кафедра Строительные и дорожные машины
Курсовой работа по дисциплине "Грузоподъёмные машины"
На тему "Расчёт башенного крана"
Томск 2017

Исходные данные: грузоподъёмность 2,2т; высота подъёма 30м; привод всех агрегатов - электрический; маневровая стрела.

Содержание
2. Выбор массовых, геометрических и кинематических параметров крана 4
2.1 Определение габаритных характеристик крана 4
2.2 Определение массовых и весовых характеристик крана 6
3. Расчёт механизма подъёма груза 7
3.1 Определение КПД полиспаста и подбор каната 7
3.2 Определение геометрических размеров барабана 8
3.3 Расчёт и выбор электродвигателя 9
3.4 Кинематический расчёт лебёдки, подбор редуктора 10
3.5 Подбор муфт 11
3.6 Подбор и расчёт тормоза 12
3.7 Проверка двигателя и тормоза по моменту 13
3.8 Расчёт времени пуска и торможения механизма 14
3.9 Расчёт барабана на прочность 15
3.10 Расчёт крепления каната к барабану 16
3.11 Расчёт оси барабана и подбор подшипников 17
4. Расчёт механизма изменения вылета стреловых кранов 19
4.1 Определение усилий в стреловом расчале 19
4.2 Определение кратности стрелового полиспаста и подбор каната . 20
4.3 Определение геометрических размеров барабана 21
4.4 Расчет и выбор электродвигателя 23
4.5 Кинематический расчет лебедки, подбор редуктора 23
4.6 Подбор муфт 24
4.7 Подбор и расчет тормоза 25
4.8 Подборка двигателя и тормоза по моменту 26
4.9 Расчет времени пуска и торможения механизма 27
5. Расчёт механизма поворота крана 29
6. Расчёт механизма передвижения крана 32
7. Расчёт устойчивости крана 35
Список использованной литературы 36
Спецификация
