Санкт-Петербургский государственный архитектурно-строительный университет
кафедра наземных транспортно-технологических машин
Дисциплина: Основы конструкции ПТСДСиО
Курсовая работа на тему: «Расчёт устойчивости башенного крана»
Санкт-Петербург 2023
ИСХОДНЫЕ ДАННЫЕ
Вариант 47
№ п/п Наименование показателя Значение
1 Расчетные массы конструкции крана, т:
Стрелы Gс 2,8
Башни Gб 5,8
Поворотной платформы Gпл 7
Противовеса Gпр 30
Неповоротной части крана Gн 24,5
2 Расстояние от плоскости, проходящей через ось вращения крана, параллельно ребру опрокидывания, до центра тяжести элементов конструкции крана, м:
Башни Lб 1,8
Поворотной платформы Lпл 1,5
Противовеса Lпр 3,5
Неповоротной части крана Lнч 0
3 Расстояние от оси вращения до корневого шарнира стрелы r, м 2,4
4 Расстояние от плоскости опорного контура до корневого шарнира стрелы hr, м 19
5 Расстояние от центров тяжести отдельных элементов крана до плоскости опорного контура, м:
Башни hб 10
Поворотной платформы hпл 1
Противовеса hпр 2,5
Неповоротной части крана hнч 0,5
6 Площадь наветренной поверхности элементов конструкции крана, м2:
Стрелы Fс 4
Башни Fб 14
Поворотной платформы Fпл 5
Противовеса Fп 4
Неповоротной части крана Fнч 3
Груза Fг 3
7 Длина стрелы Lстр, м 23
8 Высота подъема груза Hгр, м 37
9 Максимальная скорость подъема груза, м/с 0,3
10 Кратность грузового полиспаста m, шт. 4
11 Количество обводных блоков nбл, шт. 3
12 Расстояние от оси вращения крана до ребра опрокидывания, м:
Вперед b 2
Назад b1 1,5
Данная курсовая работа способствует закреплению и углублению теоретических знаний. Её цель выработка практических навыков по определению технических возможностей стреловых кранов с учетом их устойчивости, а также выбору канатов и двигателя грузоподъемного механизма (лебедки).
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
ИСХОДНЫЕ ДАННЫЕ 4
1. Описание устройства, принципа действия заданного крана и технологии производства работ 5
2. Построение грузовой характеристики стрелового крана 10
3. Выбор каната грузоподъемного механизма крана 19
4. Выбор двигателя грузоподъемного механизма 22
5. Описание техники безопасности при эксплуатации кранов 23
ЗАКЛЮЧЕНИЕ 36
СПИСОК ЛИТЕРАТУРЫ 37

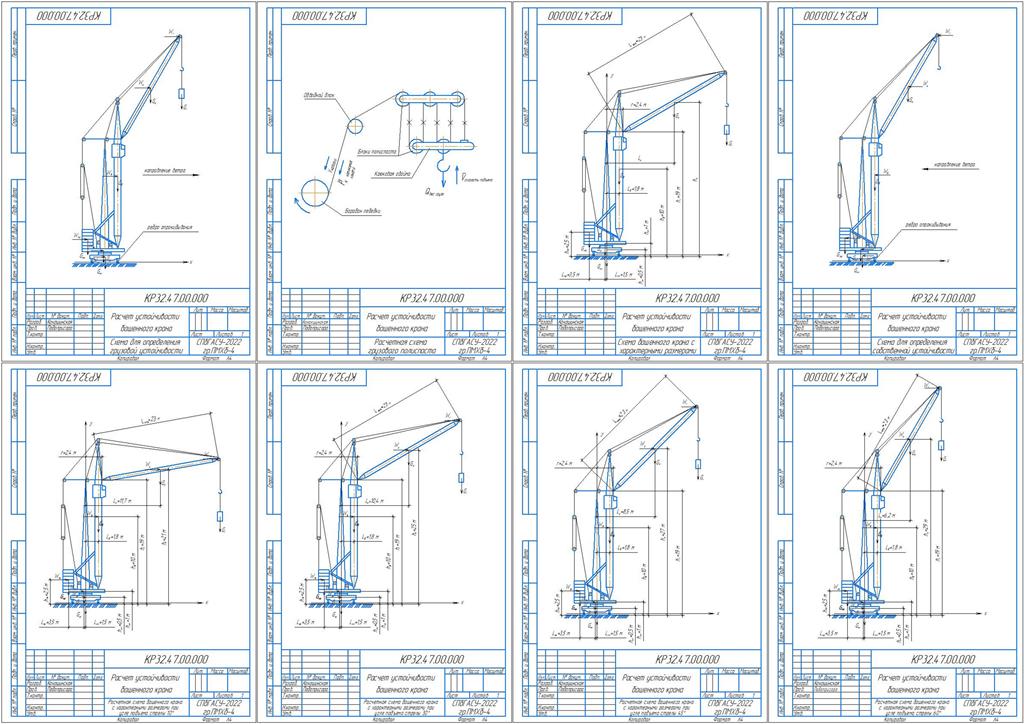

Приложение 1 38
Приложение 2 39
Приложение 3 40
Приложение 4 41
Приложение 5 42
Приложение 6 43
Приложение 7 44
Приложение 8 45
