Проектирование механизма крана на колонне с электроталью

ФГОУ ВПО
Новосибирский Государственный Аграрный Университет
Инженерный институт
Кафедра теоретической и прикладной механики
КУРСОВАЯ РАБОТА по подъемно – транспортирующим машинам

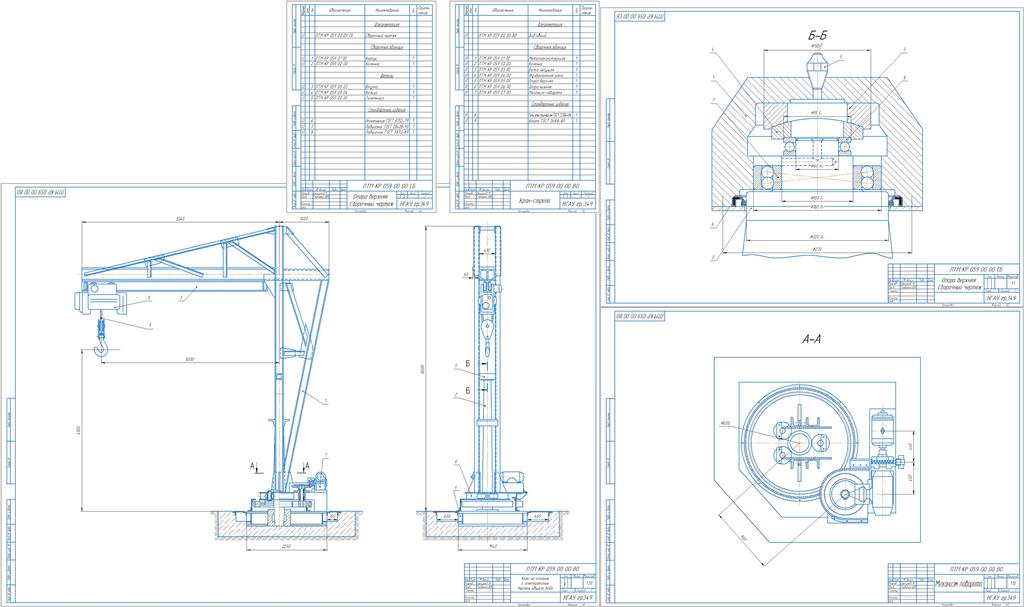

Тема: Проектирование механизма крана на колонне с электроталью

Исходные данные:
Грузоподъёмность, 1т
Высота подъёма груза, 5м
Скорость подъёма груза, 0,м
Режим работы тяжелый
Наибольший вылет стрелы, 5,5м
Скорость передвижения тали, 0,4м/с
Частота поворота крана, 2,6мин-1

Содержание

1 Механизм подъёма груза с электрическим приводом ……...…..4
1.1 Выбираем рациональную схему подвеса груза, чертим её, определяем кратность полиспасты, его КПД и рассчитать наибольшее усилие в приводной ветви каната …………………….....4
1.2 Расчитываем разрывное усилие каната и выбираем…….......…4
1.3 Выбираем по ГОСТ 6627 – 74 грузовой крюк………………….5
1.4 Определяем диаметр и основные размеры блока и барабана……………………………………………………………….....5
1.5 Проверка барабана на прочность и рассчитать детали крепления………………………………………………………………...6
1.6 Определим частоту вращения барабана………………………...7
1.7 Определяем мощность, необходимую для подъёма груза....…..8
1.8 Подбираем электродвигатель и проверяем его по пусковому моменту………………………………...………………………………...8
1.9 Выбираем таль электрическую по ГОСТ 22584 – 96……….….9
1.10 Установку тормоза производят на скоростном валу……….…9
1.11 Подбираем по нормалям тормоз и делаем его проверочный расчёт по нагреву…………………………………..……………………11
2. Механизм передвижения
2.1 При симметричном расположении колес (zк = 4) относительно оси подвеса нагрузки на колесо…………………………………….….11
2.2 Сопротивление передвижению тали…………………………....11
2.3 Необходимая мощность электродвигателя………………….…11
2.4 Нормальная работа без буксования обеспечивается при числе колес zв = 2, т. е. выполняется условие…………………………..........12
2.5 Время торможения……………………………………………....12
2.6 Передаточное число механизма привода……………………....12
3. Расчет стрелы на прочность………………………………………13
Библиографический список………………………………….……...
