Проектирование металлических конструкций мостового крана

ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ СООБЩЕНИЯ ИМПЕРАТОРА АЛЕКСАНДРА I
Кафедра "Строительные конструкции"
Расчётно-пояснительная записка к курсовому проекту по дисциплине "Строительная механика"
На тему: "ПРОЕКТИРОВАНИЕ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ МОСТОВОГО КРАНА"
Санкт-Петербург 2014

В данной курсовой работе производится проектирование металлической конструкции мостового крана. Назначены размеры, произведены расчеты нагрузок, подобрано сечение и выполнена проверка.
Графическая часть содержит непосредственно сам чертеж моста крана.
Курсовой проект содержит 1 лист формата А1 графической части, 57 страниц пояснительной записки, содержащей схемы, рисунки и таблицы.

Исходные данные:
Длина крана, Lкр = 23 м.
База ходовых колёс тележки, b = 1900 мм
Грузоподъёмность, Q = 15 тс

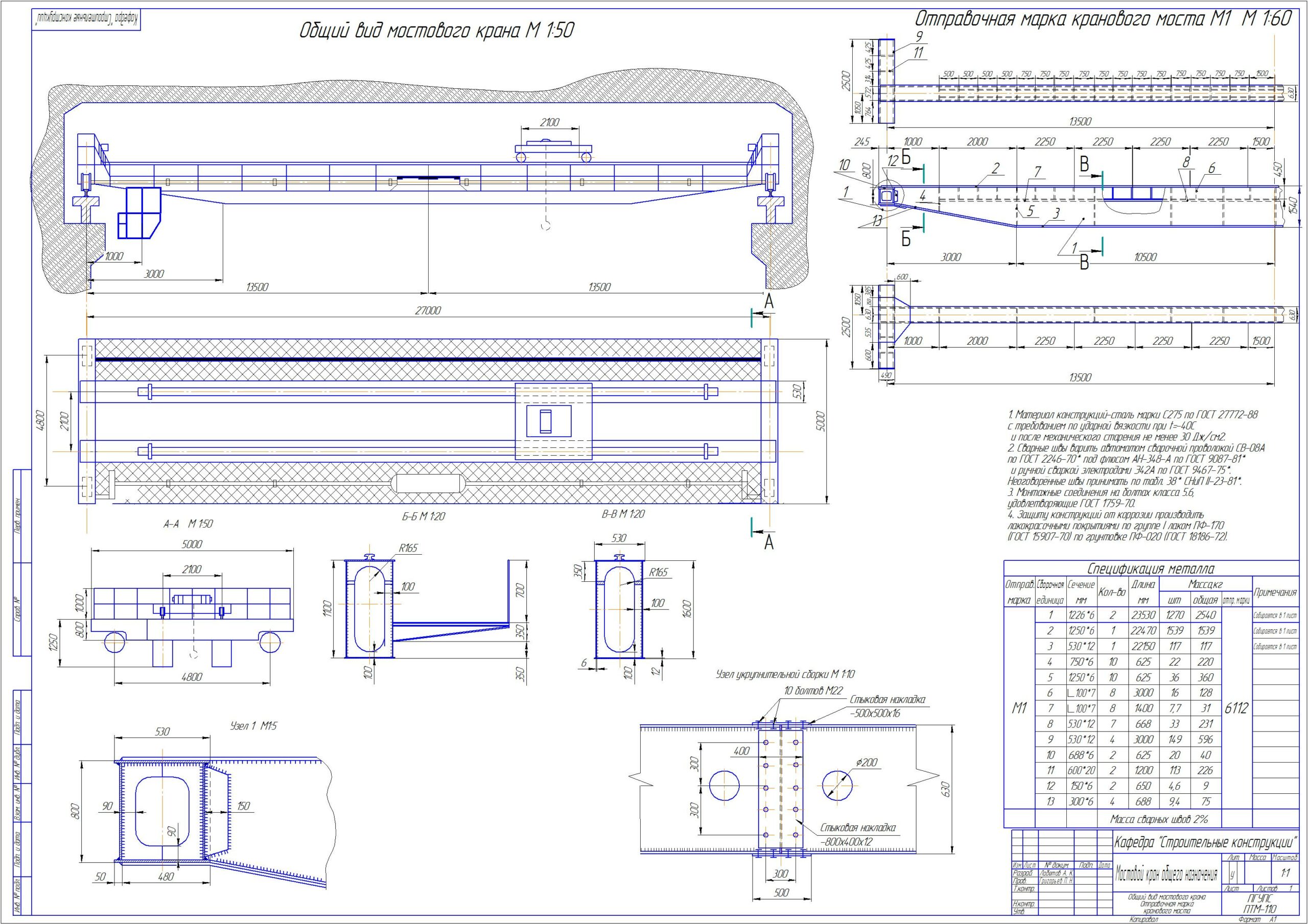

Состав: Общий вид мостового крана, Отправочная марка кранового моста Язык документа

Софт: КОМПАС-3D 10

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Проектирование металлических конструкций мостового крана

Мостовой Кран 23 метра.cdw
Строй Мех.doc
