Проектирование мостового крана 16т

ИВАНОВСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
ТЕКСТИЛЬНЫЙ ИНСТИТУТ ФАКУЛЬТЕТ МЕХАНИКИ И АВТОМАТИКИ КАФЕДРА НАЗЕМНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА И ТЕХНОЛОГИЧЕСКИЕ МАШИНЫ
Грузоподъёмные машины и оборудование
Cпроектировать мостовой кран
2015

Основные данные:
- грузоподъёмность, т 16,0
- высота подъёма, м 20,0
- пролет, м 30,0
- скорость передвижения груза, м/с 0,32
- скорость подъёма груза, м/с 0,10
- скорость передвижения крана, м/с 0,40
- группа крана А5, механизма подъёма М4, механизма передвижения груза М3, механизма передвижения крана М5

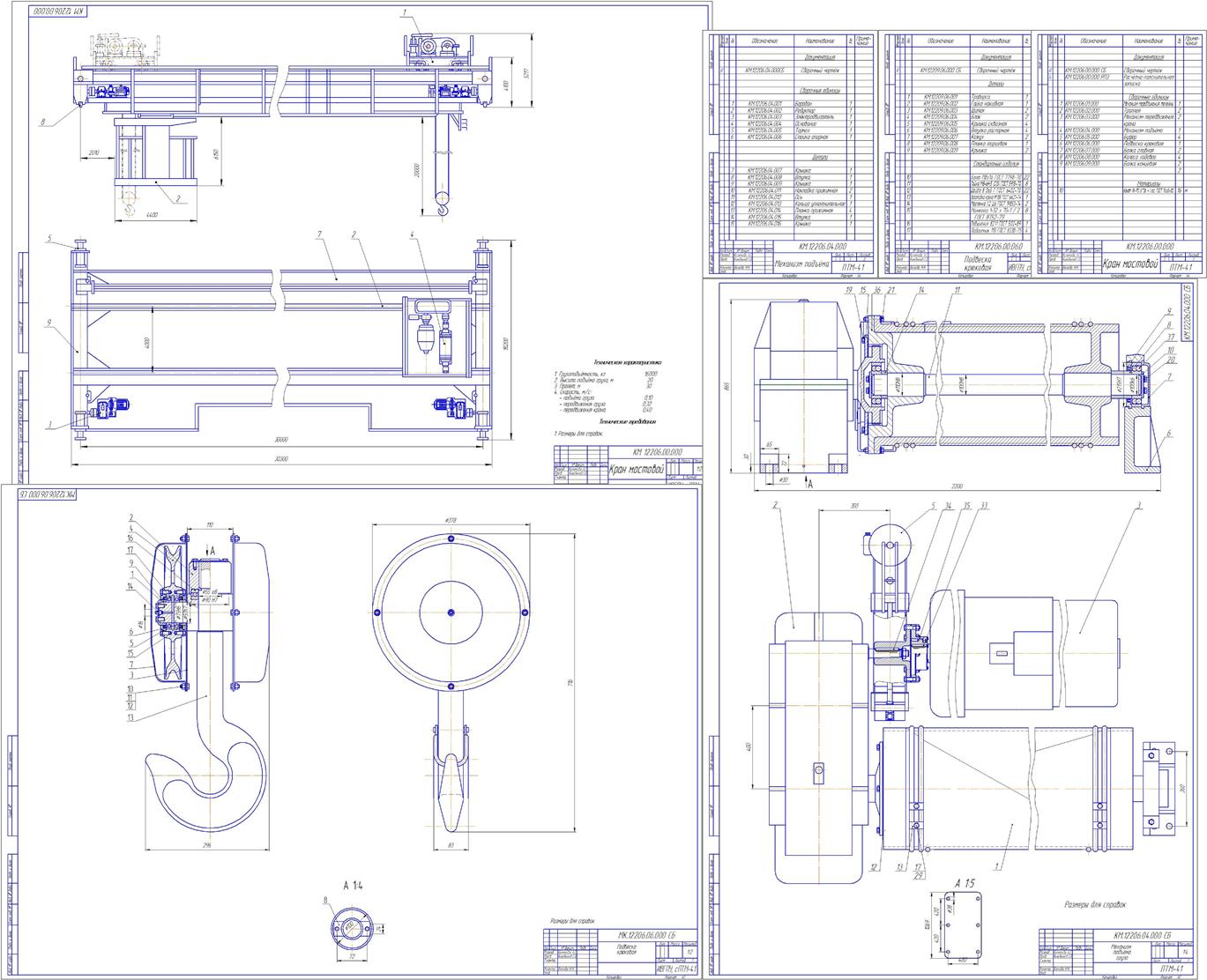

Разработать сборочные чертежи:
1. Крана
2. Механизма подъема крана
3. Крюковой подвески

Введение…………………………………………………………………………...4
1.1 Выбор крюковой подвески…………………………………………….
1.2 Выбор крюка…………………………………………………………….
1.3 Выбор каната……………………………………………………………
1.4 Выбор канатный блоков в крюковую подвеску………………………
1.5 Подбор подшипников в блоки…………………………………………
1.6 Подбор подшипника в крюк…………………………………………...
1.7 Расчёт траверсы………………………………………………………..
1.8 Расчёт основных параметров барабана………………………………
1.9 Выбор электродвигателя механизма подъёма……………………….
1.10 Выбор редуктора…………………………………………………….
1.11 Выбор тормоза………………………………………………………
1.12 Выбор муфты……………………………………………………….
Заключение……………………………………………………………………….
Литература………………………………………………………………………..
