Проектирование стрелового крана с поворотной башней грузоподъёмностью 1,2 т

МГСУ,кафедра «Механизации строительства», курсовой проект по дисциплине: «основа проектирования подъемно-транспортных машин», на тему: «Проектирование стрелового крана с поворотной башней грузоподъёмностью 1,2 т», 2018

Исходные данные: грузоподъемность 1,2т; вылет стрелы 16 м; скорость подъема груза 0,32 м/с; скорость изменения вылета груза 0,125 м/с; скорость передвижения 0,63 м/с.

В работе рассмотрен башенный кран с поворотной башней. Проведены расчеты механизма подъема груза, изменения вылета стрелы, механизма вращения и механизма передвижения крана.

Оглавление
Задание 2
Введение 4
1. Расчет механизма подъема груза 6
2. Расчет изменения вылета стрелы 12
3. Расчет механизма вращения 21
4. Расчет механизма передвижения крана 31
Заключение 40
Список использованной литературы 41
Приложение 42

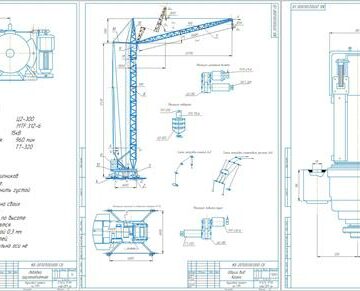

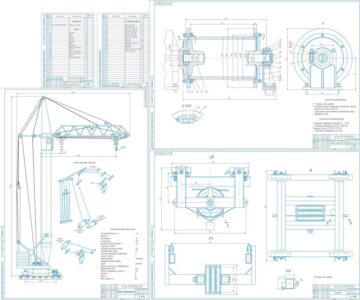

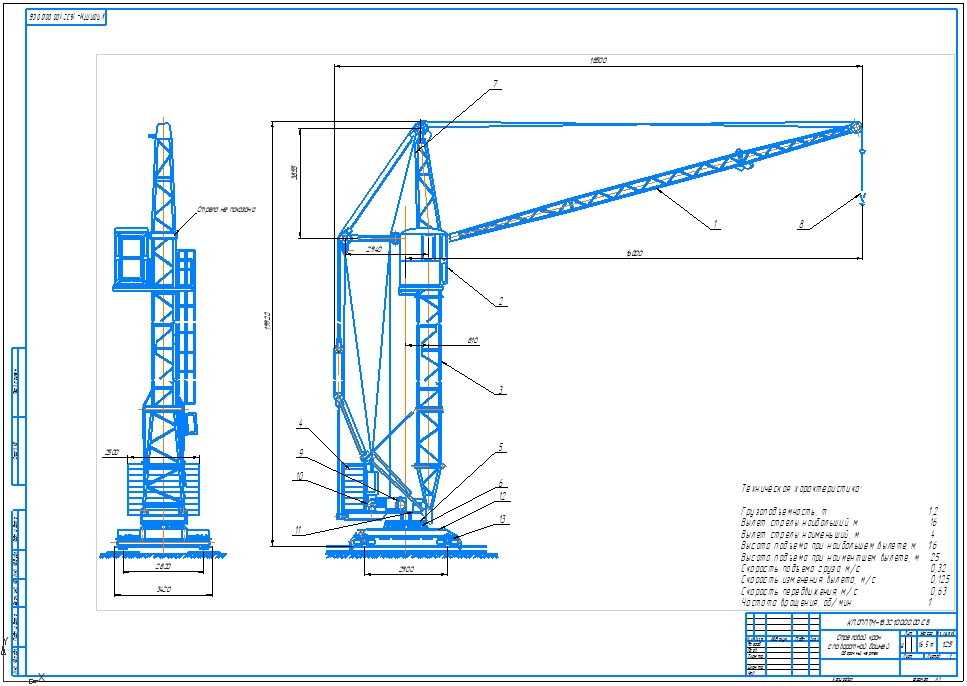

Состав: Кран (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 17 SP2
