Проектирование тележки мостового крана

Сибирский государственный индустриальный университет
Кафедра машин и агрегатов технологического оборудования
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Проектирование тележки мостового крана грузоподъемностью 10т"
Новокузнецк 2016

В курсовом проекте была спроектирована тележка мостового крана со след. техническими характеристиками:
Режим работы: средний;
Продолжительность включения: ПВ-25%;
Механизм подъема:
-Грузоподъемность: 10 т
-Скорость подъема: 0,23 м/с
-Высота подъема: 12,5 м
-Электродвигатель: МТ-52-8
-Редуктор: Ц2-400
-Тормоз колодочный переменного тока ТКТ 200/100

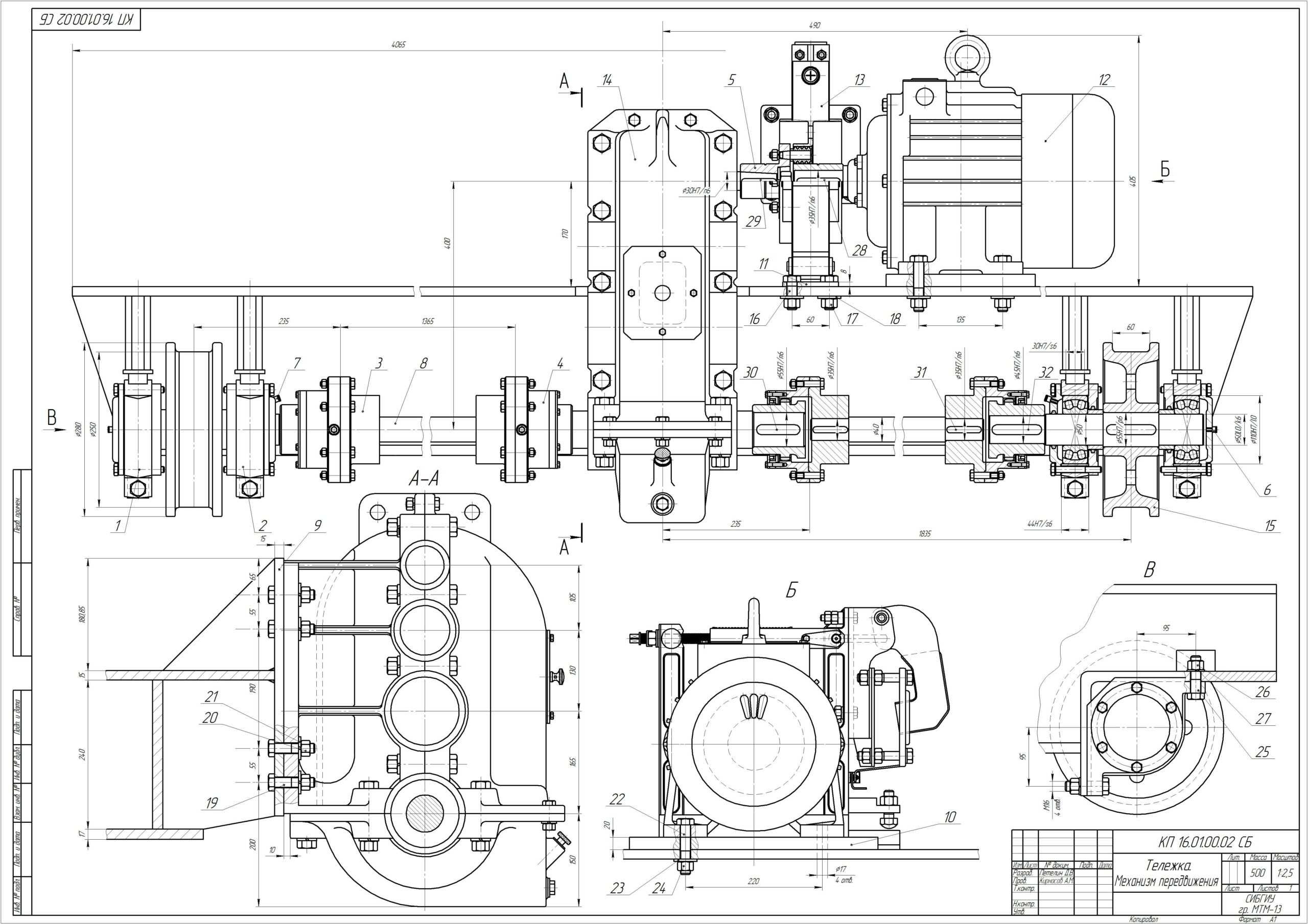

Механизм передвижения тележки:
-Скорость передвижения тележки: 0,33 м/с
-Электродвигатель: МТК-11-6
-Редуктор: ВК-400
-Тормоз колодочный переменного тока ТКТ 200/100

Графическая часть состоит из 3(трёх) листов формата А1: механизма подъема груза(лебедка), механизма передвижения тележки и общего вида тележки мостового крана. Расчетно-пояснительная записка состоит из 20 листов А4.

Состав: Механизм подъема груза (СБ), Механизм передвижения тележки (СБ), Общий вид тележки мостового крана (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:
Общий вид тележки мостового крана.cdw
Общий вид тележки мостового крана.spw
Расчетно-пояснительная записка по ПТМ.docx
Тележка
Тележка
Тележка
Тележка
