БГТУ им. В.Г. Шухова
Кафедра подъемно-транспортных и дорожных машин
Курсовая работа по дисциплине «Строительная механика»
по теме: «Проверочный расчет мостового крана»
Белгород 2023

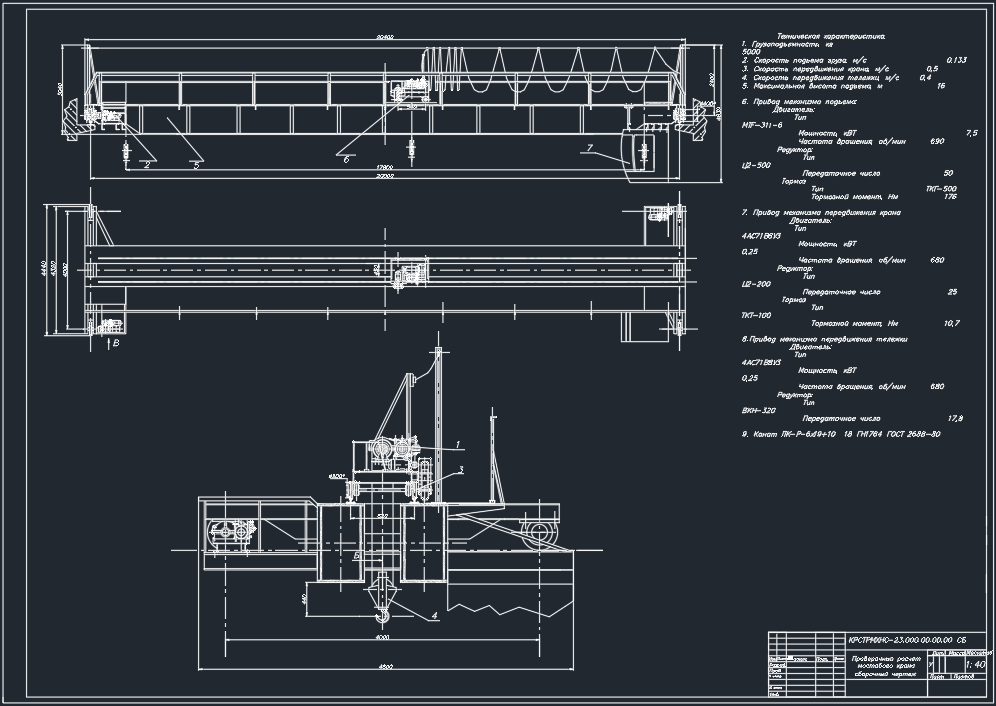

Мостовой кран 5 тонн с пролетом 20 м и высотой подъема 16 м. Был проведен проверочный расчет с целью выяснения обеспечения безопасности мостового крана с приложенными на него нагрузками. Данный расчет был проведен в программе APM Structure 3D.
Техническая характеристика:
1. Грузоподъемность, кг 5000
2. Скорость подъема груза, м/с 0,133
3. Скорость передвижения крана, м/с 0,5
4. Скорость передвижения тележки, м/с 0,4
Интервал рабочих температур +60°C, 0°C
Канат ЛК-Р-6х19+10 18 ГН1764 ГОСТ 2688-80
Мостовые краны применяются для перемещения грузов:
- на металлургическом, машиностроительном производстве;
- по территории складских помещений с помощью подвесных или опорных ручных или электрических механизмов;
- на открытых или закрытых строительных площадках;
- с помощью грейферов проводятся операции с насыпными материалами;
- на сельскохозяйственных предприятиях.
Содержание
1.Введение 3
2. Описание конструкции
2.1. Классификация 4
2.2. Применение 8
2.3. Технические характеристики 9
2.4. Технические характеристики пректировочного крана 12
3. Проектирование 4
3.1. Функциональные возможности модуля APM Structure 3D 15
3.2. Проектирование мостового крана в модуле APM Structure 3D 17
4. Выводы по расчетам 18
Заключение 29
Список литературы 30
