Расчет крана стрелового передвижного поворотного

Министерство сельского хозяйства РФ
Московский Государственный университет Природообустройтсва
Кафедра: «Мелиоративные и строительные машины»
Курсовой проектна тему
«Кран стреловой передвижной поворотный»
Москва 2011 год

Исходные данные:
- тип крана –стреловой
- режим работы – средний;
- грузоподъемность – Q=2 т;
- скорость подъема груза – Vп=6 м/мин;
- высота подъема груза – H= 6 м.
- скорость поворота стрелы – 3,5 м/мин
- вылет стрелы – 2,5 м

Содержание
Введение
Раздел 1. Обзор и анализ существующих конструкций кранов.
Раздел 2. Расчет механизма подъема крана.
Раздел 3. Расчет механизма поворота стрелы.
Раздел 4. Расчет металлоконструкции крана.
Спецификации.
Список используемой литературы.

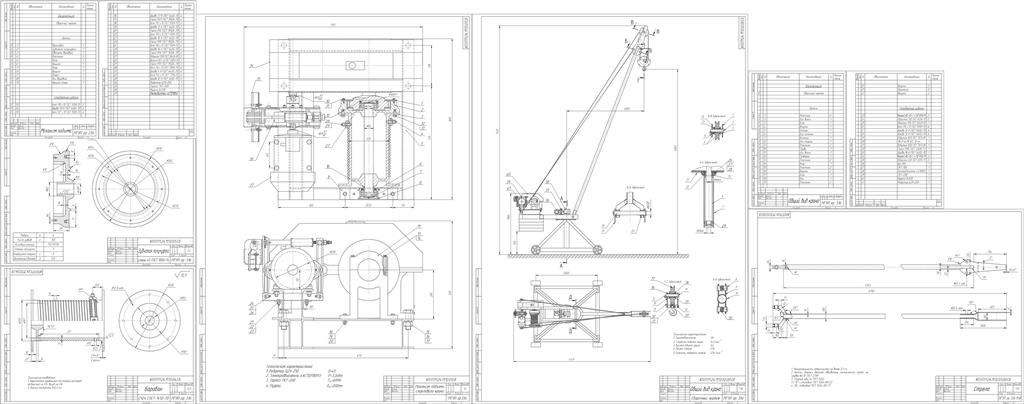

Состав: Кран (ВО), механизм подъема крана (ВО), стрела (ВО), Деталировка (барабан, ступица барабана), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 3d sp1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Краны / Расчет крана стрелового передвижного поворотного

Кран стреловой передвижной поворотный\~$яснительная записка.docx
Кран стреловой передвижной поворотный\Пояснительная записка.docx
Кран стреловой передвижной поворотный\Спецификация\Спецификация механизм подъема_1.cdw
Кран стреловой передвижной поворотный\Спецификация\Спецификация механизм подъема_2.cdw
Кран стреловой передвижной поворотный\Спецификация\Спецификация Общий вид крана_1.cdw
Кран стреловой передвижной поворотный\Спецификация\Спецификация общий вид крана_2.cdw
Кран стреловой передвижной поворотный\чертежи\барабан.cdw
Кран стреловой передвижной поворотный\чертежи\Механизм подъема.cdw
Кран стреловой передвижной поворотный\чертежи\общий вид крана.cdw
Кран стреловой передвижной поворотный\чертежи\стрела.cdw
Кран стреловой передвижной поворотный\чертежи\ступица барабана.cdw
Кран стреловой передвижной поворотный\Спецификация
Кран стреловой передвижной поворотный\чертежи
Кран стреловой передвижной поворотный
