КОМПАС 3D 18

Расчет полукозлового крана

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Подъемно-транспортные, тяговые машины и гидропривод
Курсовой проект по дициплине "Грузоподъемные машины"
На тему "Расчет полукозлового крана"
Омск 2015

Цель курсового проекта по грузоподъёмным машинам спроектировать кран полукозловой.
Цель данной работы – освоение основных расчётов грузоподъёмных машин на примере полукозлового крана.

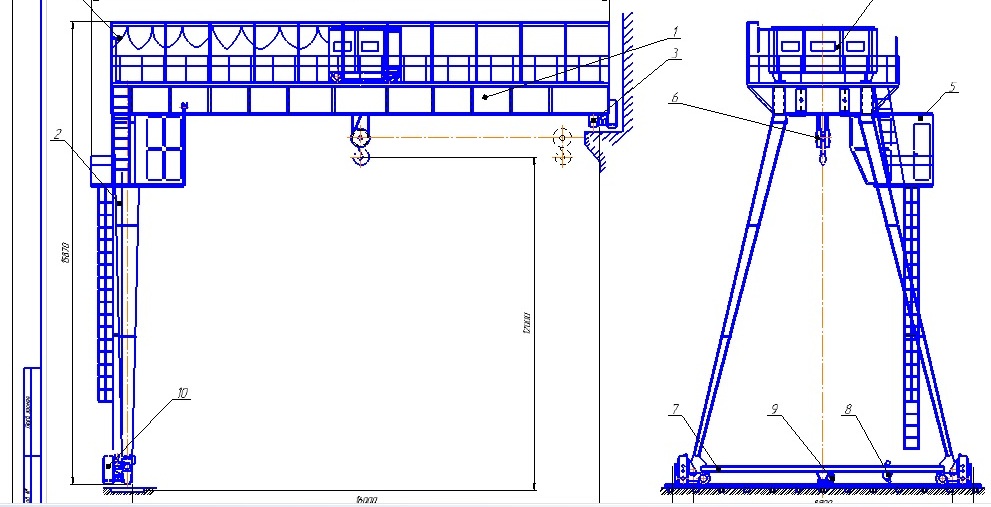

Графическая часть содержит сборочный чертеж полукозлового крана и спецификацию.
Курсовой проект содержит чертежи: барабана, крана, механизма подъема груза, кинематические схемы механизмов

Техническая характеристика:
Группа режима м8
длина крана 18м
высота от крюка до земли 10м
скорость тележки 1,55м/с
Vк=0,75м/с
Vг=0,65м/с
Q=10м

Состав: Кран полукозловой (СБ), Барабан (деталировка), Механизм подъема груза (деталировка), ПЗ Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
spets_krana.cdw
Кран полукозловой.cdw
Подъем.cdw
a3_kin_skh.cdw
baraban.cdw
kran.docx
MPG_sp1.cdw
SPETs_BARABAN_1.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
