Белгородский государственный технологический университет им. В.Г. Шухова
Кафедра механического оборудования
Курсовой проект по дисциплине "Проектирование машин для технологического транспортирования строительных материалов, изделий и конструкций"
На тему: " Разработка проекта козлового крана грузоподъемностью 25 тонн"
Белгород 2019

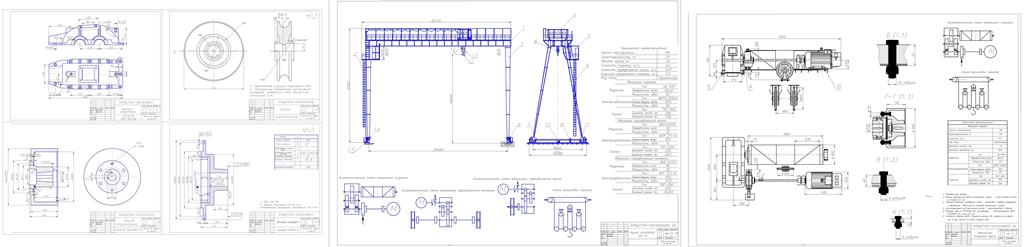

Графическая часть содержит общий вид козлового крана грузоподъемностью 25 тонн, чертеж механизма подъема груза, деталировку узла подъема груза.
Содержание:
Введение
1. Назначение, область применения и техническая характеристика крана
2. Классификация козловых кранов
3. Расчет механизма подъема
3.1. Выбор полиспастной системы расчет и выбор типа каната
3.2. Определение основных размеров и числа оборотов барабана
3.3. Расчет и выбор электродвигателя
3.4. Расчет и выбор редуктора
3.5. Выбор муфт
3.6. Выбор тормоза
3.7. Расчет параметров неустановившегося движения
3.8. Компоновка механизма подъема груза
4. Расчет механизма передвижения тележки
4.1. Выбор кинематической схемы
4.2. Выбор колес и колесных установок
4.3. Выбор рельса
4.4. Ветровая нагрузка на тележку крана
4.5. Сопротивление передвижению тележки
4.6. Расчет и выбор электродвигателя
4.7. Расчет и выбор редуктора
4.8. Выбор муфт
4.9. Выбор тормоза
4.10. Компоновка механизма передвижения тележки
5. Расчет механизма передвижения крана
5.1. Выбор кинематической схемы
5.2. Выбор ходовых колес крана
5.3. Выбор рельса
5.4. Определение сопротивлений передвижению крана
5.5. Расчет и выбор электродвигателя
5.6. Расчет и выбор редуктора
5.7. Выбор муфты
5.8. Выбор тормоза
5.9. Компоновка механизма передвижения крана
6. Техника безопасности при работе на козловых кранах
Список используемых источников
