Кран мостовой 25 тонн

Министерство образования Республики Беларусь
Белорусско-Российский университет
Кафедра “ Строительные, дорожные, подъёмно-транспортные машины и оборудование ”
Курсовой проект на тему: Кран мостовой 25 тонн

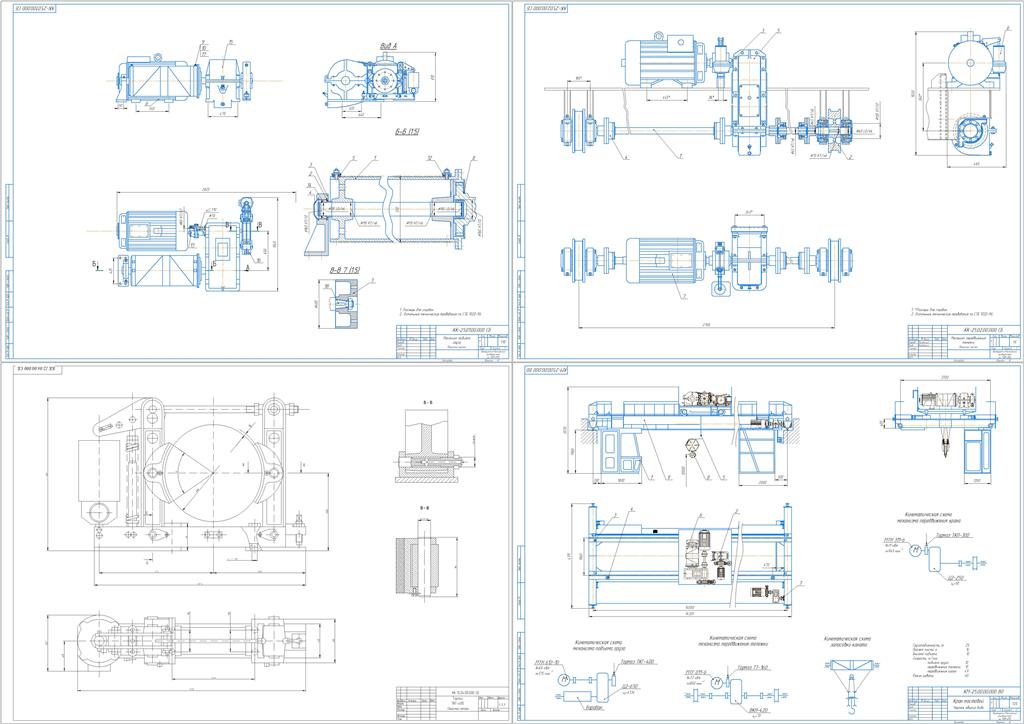

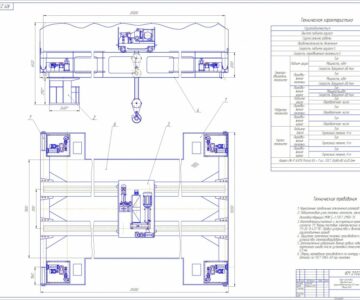

Полностью готовый курсовой проект. Записка, чертежи: общего вида, механизм передвижения тележки, механизм подъема груза, чертеж тормоза, специф.

Содержание
Введение 5
1 Расчёт механизма подъёма крана 6
1.1 Исходные данные 6
1.2 Выбор конструкции полиспаста, кинематическая схема полиспаста, КПД
полиспаста
1.3 Выбор каната и крюка 6
1.4 Расчёт диаметров барабана и блоков, определение длины барабана 7
1.5 Определение мощности на подъём груза номинальной массы при
установившемся движении механизма, выбор двигателя 8
1.6 Выбор редуктора 9
1.7 Расчёт тормозного момента. Выбор тормоза, проверочный расчёт
тормоза 11
1.8 Подбор соединительной муфты 12
1.9 Проверка двигателя на пусковые перегрузки 13
1.10 Проверка двигателя на нагре по среднеквадратичному моменту 14
1.11 Определение толщины стенки барабана 16
1.12 Расчёт крепления каната к барабану 17
1.13 Расчёт оси барабанa 18
1.14 Выбор подшипников оси барабана 20
1.15 Проверочный расчёт крюковой подвески 22
1.15.1 Упорный подшипник 22
1.15.2 Расчёт траверсы крюка 22
1.15.3 Расчёт подшипников блоков 24
2 Расчёт механизма передвижения тележки 26
2.1 Выбор кинематической схемы 26
2.2 Статические нагрузки на колёса 26
2.3 Выбор колёс, колёсных установок и подтележечного рельса 26
2.4 Сопротивление передвижению тележки 27
2.5 Расчёт мощности двигателя и выбор редуктора 27
2.6 Выбор соединительных муфт 29
2.7 Расчёт тормозного момента и выбор тормоза 29
2.8 Расчёт времени торможения при движении тележки с грузом 31
2.9 Процесс пуска (проверка двигателя на пусковые перегрузки) 31
3 Расчёт механизма передвижения крана 34
3.1 Статические нагрузки на колёса 34
3.2 Выбор колёс, колёсных установок и подкранового рельса 34
3.3 Сопротивление передвижению крана 35
3.4 Расчёт мощности двигателя и выбор редуктора 35
3.5 Выбор соединительных муфт 36

3.6 Расчёт тормозного момента и выбор тормоза 37
3.7 Расчёт времени торможения при движении крана с грузом 38
3.8 Процесс пуска (проверка двигателя на пусковые перегрузки) 38
4. Расчёт металлоконструкции крана 41
5.Смазка узлов и деталей крана 46
6. Приборы безопасности 47
7. Стандартизация 48
Заключение 49
Литература 50
