Проектирование металлоконструкции мостового крана грузоподъемностью 25 тонн

Московский государственный технический университет им. Н.Э. Баумана (КФ)
Кафедра деталей машин и подъемно-транспортного оборудования
Курсовой проект по дисциплине "Строительная механика и металлоконструкции"
На тему: "Проектирование и расчет металлоконструкции мостового крана грузоподъемностью 25 тонн"
Калуга 2017

РПЗ 36с., 16 рис., 4 табл., 10 источников, 1 Приложение.
ПРОЕКТИРОВАНИЕ МЕТАЛЛИЧЕСКОЙ КОНСТРУКЦИИ МОСТОВОГО КРАНА
Цель курсового проектирования по предмету «Строительная механика и металлические конструкции» – формирование навыков правильного применения теоретических знаний, полученные в процессе обучения, использование опыта для решения профессиональных технологических и конструкторских задач.

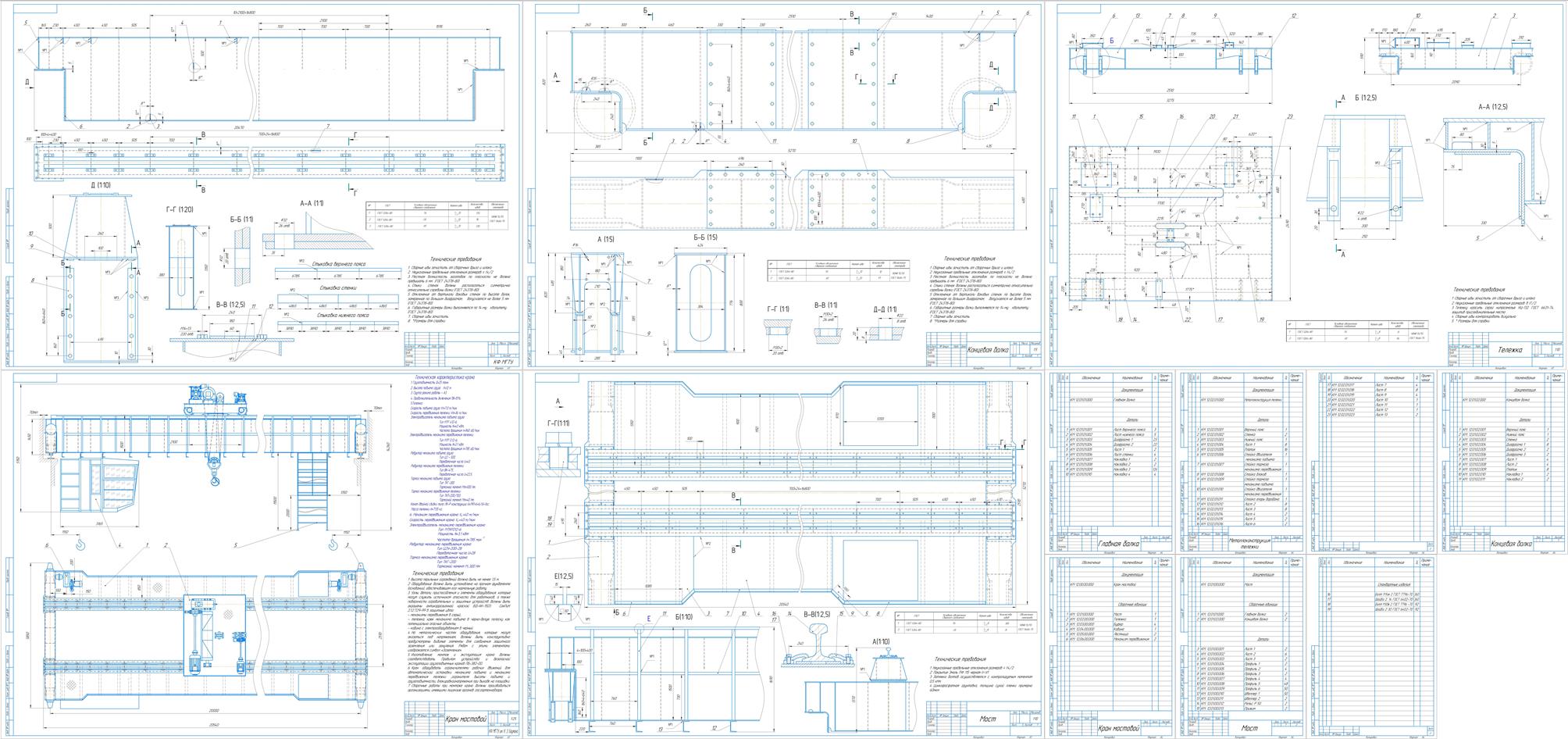

В данном курсовом проекте разработана металлическая конструкция мостового крана. Пояснительная записка проекта состоит из нескольких глав, которые включают в себя расчет металлоконструкции мостового крана, а так же прочие сопутствующие расчеты, подтверждающие работоспособность машины. Так же проект включает в себя 5 чертежей формата А1 общий вид мостового крана, чертежи металлоконструкции: чертеж моста, чертеж металлоконструкции тележки, чертеж главной балки, чертеж концевой балки.
Реферат 5
1. Описание конструкции 6
2. Анализ видов нагружения и выбор конструктивных расчетных схем 9
2.1 Расчетные нагрузки 9
2.2 Выбор расчетных схем. 10
3. Прочностные расчеты элементов металлоконструкции 12
3.1 Выбор материала 12
3.2 Определение основных размеров сечения. 12
3.3 Основные геометрические характеристики сечения. 14
3.4. Определение нагрузок от перекоса и ветровых нагрузок. 15
3.5 Уточнение веса пролетной балки 17
3.6 Проверочный расчет пролетной балки на прочность. 18
3.7 Проверочный расчет на прочность концевой балки 20
4. Расчет на сопротивление усталости 23
5. Расчеты на общую и местную устойчивости 27
5.1 Расчет на устойчивость стенки пролетной балки 27
5.2 Размещение диафрагм 30
5.3 Расчет на устойчивость диафрагмы пролетной балки. 31
6. Прочностные расчеты разъемных соединений конструкции 32
7. Прочностные расчеты неразъемных соединений 34
7.1 Расчет поясного шва на прочность 34
7.2 Расчет на прочность швов узла сопряжения главной и концевой балок. 35
Список литературы 36
