Расчет и проектирование металлоконструкции мостового крана

Ивановский государственный политехнический университет
Факультет механики и автоматики
Кафедра: «Наземные транспортные средства и технологические машины»
Курсовая работа по дисциплине: «Строительная механика и металлоконструкции»
На тему «Расчет и проектирование металлоконструкции мостового крана».
Иваново 2016

Основные данные:
-грузоподъемность (т) 110
-высота подъема (м) 20
-пролет (м) 30
-скорость подъема груза (м/с) 0,083
-скорость передвижения крана (м/с) 1,60
В данной работе произведен расчет металлоконструкции мостового крана.

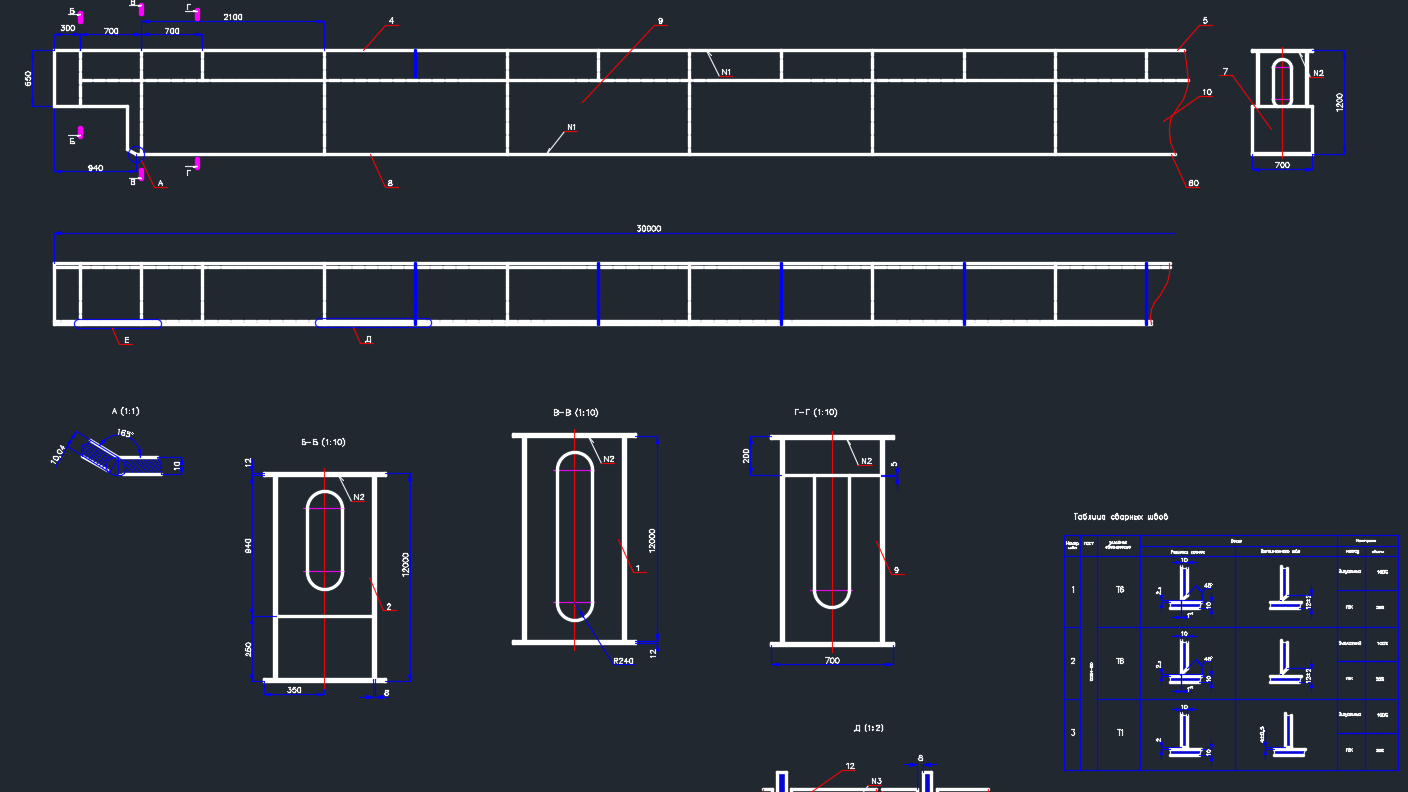

Графическая часть содержит общий вид основной балки.

Содержание

Введение……………………………………………………...………………….
1 Расчёт металлоконструкции мостового крана ……………………………...
2 Выбор основных геометрических параметров конструкции ………….…..
2.1 Выбор геометрических параметров узлов конструкции для главной балки…………………………………………………………………………………
2.2 Опорное сечение главной балки ………………………………...…….
2.3 Определение геометрических параметров для концевой балки …….
3 Определение нагрузок,действующих на конструкцию……………………
3.1 Определение расчётных нагрузок……………………………………..
4 Расчет соединений конструкции……………………………………….…..
4.1 Проверка на прочность болтового соединения………………………
5 Расчёт сварных швов……………………………………………………….
Литература……………………………………………………………………..

Состав: Расчетно-пояснительная записка,основная балка(СБ),спецификация Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Металлоконструкции / Расчет и проектирование металлоконструкции мостового крана

мк.см/
мк.см/введение.docx
мк.см/задание.docx
мк.см/Записка.doc
мк.см/чертеж.dwg
