МГТУ Н.Э.Баумана
Подъемно-транспортные и строительно-дорожные машины и механизмы
Курсовой проект по дисциплине: Строительная механика и металлоконструкции
На тему:ПРОЕКТИРОВАНИЕ МЕТАЛЛИЧЕСКОЙ КОНСТРУКЦИИ МОСТОВОГО КРАНА

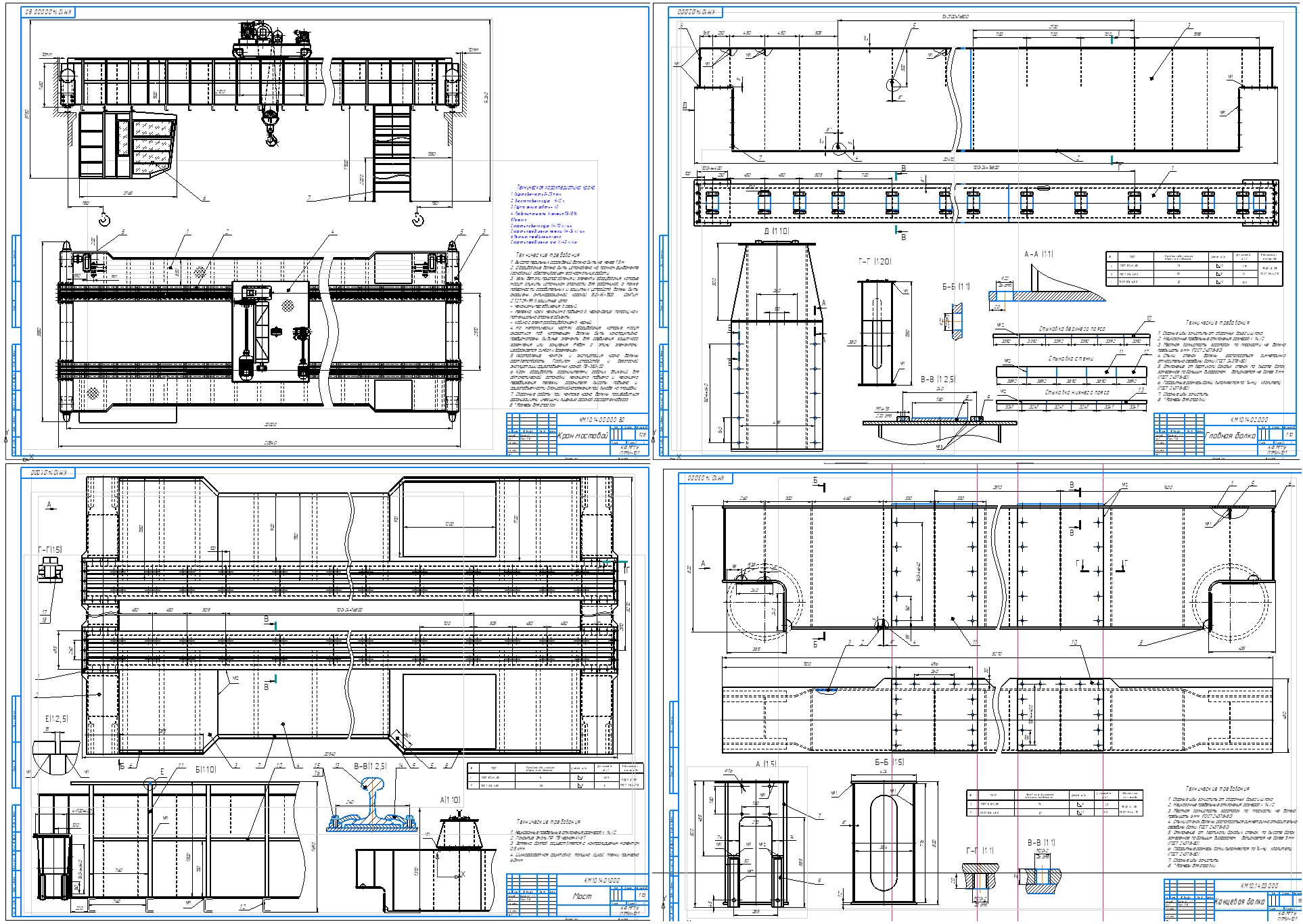

В данном курсовом проекте разработана металлическая конструкция мостового крана. Пояснительная записка проекта состоит из нескольких глав, которые включают в себя расчет металлоконструкции мостового крана, а так же прочие сопутствующие расчеты, подтверждающие работоспособность машины. Так же проект включает в себя 5 чертежей формата А1 общий вид мостового крана, чертежи металлоконструкции: чертеж моста, чертеж металлоконструкции тележки, чертеж главной балки, чертеж концевой балки.
Реферат
1. Описание конструкции
2. Анализ видов нагружения и выбор конструктивных расчетных схем
2.1 Расчетные нагрузки
2.2 Выбор расчетных схем
3. Прочностные расчеты элементов металлоконструкции
3.1 Выбор материала
3.2 Определение основных размеров сечения
3.3 Основные геометрические характеристики сечения
3.4 Определение нагрузок от перекоса и ветровых нагрузок
3.5 Уточнение веса пролетной балки
3.6 Проверочный расчет пролетной балки на прочность
3.7 Проверочный расчет на прочность концевой балки
Реакции опор
Построение эпюр
4. Расчет на сопротивление усталости
5. Расчеты на общую и местную устойчивости
5.1 Размещение диафрагм
5.2 Расчет на устойчивость диафрагмы пролетной балки
6. Прочностные расчеты разъемных соединений конструкции
7. Прочностные расчеты неразъемных соединений
7.1 Расчет поясного шва на прочность
7.2 Расчет на прочность швов узла сопряжения главной и концевой балок
Список использованной литературы
