Проект металлоконструкции мостового электрического крана

Юго-Западный государственный университет
кафедра машиностроительных технологий и оборудования
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему: "Проект металлоконструкции мостового электрического крана"
Курск 2018

Задание на проектирование
Рассчитать и спроектировать металлоконструкцию мостового электрического крана. Выбрать метод сварки, исходя из минимальных остаточных напряжений и деформаций и максимальной производительности труда.
Исходные данные:
Q =200 кН - грузоподъёмность крана;
L = 18 м – пролёт моста;
f/L - норма жесткости;
G1 =70 кН- собственный вес главных балкок с фермой жесткости;
G2 =12 кН - вес тележки;
d =2 м – база тележки;

Содержание

1. Анализ конструкции 7
2. Методика определения изгибающих моментов поперечных сил в балке методом линий влияния 8
3. Построение линий влияния и эпюр изгибающих моментов 12
4. Построение линий влияния поперечной силы 19
5. Проектирование сечения балки 23
6. Нахождение наименьшей высоты балки 29
7. Проектирование сечения балки 31
8. Проверка напряжения в спроектированном сечении 33
9. Обеспечение устойчивости балки 35
10. Расчет на местную устойчивость 36
11. Расчет на прочность сварных соединений 37
12. Расчет концевой балки 38
13. Расчет сварочных деформаций при выполнении поясных швов 41
14. Расчет параметров сварки при приварке горизонтальных связей 46
15.Технология изготовления балки 48
Заключение 50
Список используемых источников 51

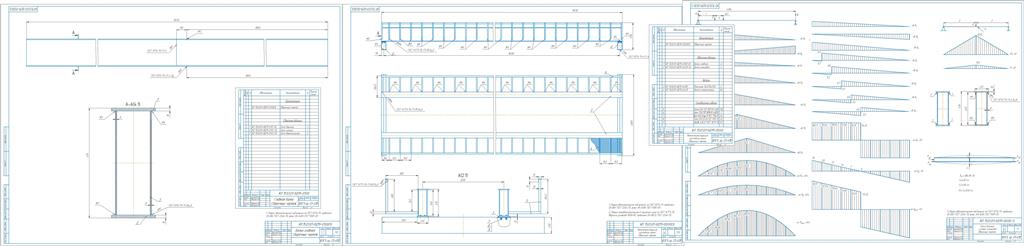

Состав: Пояснительная записка, Металоконструкция мостового крана(СБ), балка главная(СБ), эпюр линий влияния, спецификация металоконструкция крана, спецификация балка главная Язык документа

Софт: КОМПАС-3D 18

Файлы:

Каталог / Строительство / Металлоконструкции / Проект металлоконструкции мостового электрического крана

Новая папка\Glavnaya_balka.spw
Новая папка\Metallokonstruktsia_mostovogo_krana_Sborochny_chertyozh__KP_15_03_01-14-16-01_00-0887_SB.spw
Новая папка\~$балка.cd~
Новая папка\~$кран.cd~
Новая папка\балка.cdw
Новая папка\кран.cdw
Новая папка\Минобрнауки России.docx
Новая папка\Чертеж.cdw
Новая папка
