Проект металлоконструкции мостового электрического крана

Юго-Западный Государственный Университет
Кафедра машиностроительных технологий и оборудования
Курсовой проект по дисциплине "Проектирование сварных конструкций"
На тему "Проект металлоконструкции мостового электрического крана"
Курск 2019

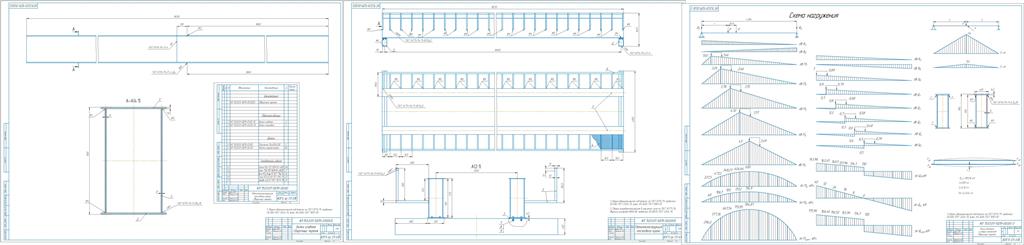

Курсовой проект на тему: «Проект металлоконструкции мостового электрического крана» содержит 2 листа чертежей формата А1, 1 лист эпюров формата А1, 59 листов расчетно-пояснительной записки, 10 рисунков, 13 источников, 2 листа спецификаций формата А4, 1 таблица.
В курсовом проекте представлены результаты расчета металлоконструкции мостового электрического крана, включая: методику определения изгибающих моментов поперечных сил в балке методом линий влияния; построение линий влияния поперечной силы; проектирование сечения балки; нахождение наименьшей высоты балки; проектирование сечения балки; проверка напряжения в спроектированном сечении; обеспечение устойчивости балки; расчет на местную устойчивость; расчет на прочность сварных соединений; расчет концевой балки; расчет сварочных деформаций при выполнении поясных швов; расчет параметров сварки при приварке ребер жесткости; расчет параметров сварки при горизонтальных связей; технология изготовления балки; список используемых источников.

Содержание:

Задание на проектирование
1. Анализ конструкции
2. Определение расчетных усилий в балках методом линий влияния
3. Построение линий влияния и эпюр изгибающих моментов
4. Построение линий влияния поперечной силы
5. Проектирование сечения балки
6. Нахождение наименьшей высоты балки
7. Проектирование сечения балки
8. Проверка напряжения в спроектированном сечении
9. Обеспечение устойчивости балки
10. Расчет на местную устойчивость
11. Расчет на прочность сварных соединений
12. Расчёт концевой балки
13. Расчет сварочных деформаций при выполнении поясных швов
14. Расчет параметров сварки при приварке горизонтальных связей
15.Технология изготовления балки
Заключение
Библиографический список

Исходные данные:
Q =300 кН - грузоподъёмность крана
L = 18 м - пролёт
- норма жесткости
G1 = 80 кН - собственный вес металлоконструкции
G2 = 12 кН - вес тележки
d = 2 м - расстояние между колёсами тележки
Материал конструкции: ВСт3сп.

Состав: Металлоконструкция мостового крана(СБ), Спецификация, Эпюры линии влияния Язык документа
