КОМПАС 3D 18

Проектирование металлоконструкции мостового крана. Q=3.5 т

Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования «Ростовский государственный университет путей сообщения» (ФГБОУ ВПО РГУПС),

Кафедра «Транспортные машины и триботехника»,

Курсовой проект по дисциплине «Строительная механика и металлические конструкции»,

на тему "Проектирование металлоконструкции мостового крана", Ростов-на-Дону 2014

В работе выполнен расчет металлоконструкций однобалочного мостового крана с грузоподъёмностью Q = 3,5 т и пролетом L = 8 м при легком режиме работы.
Подобраны сечения из условия жесткости для ездовой балки – двутавр № 50. Выполнен расчет для фермы жесткости и концевых балок.
По условию гибкости произвели подбор сечения фермы, состоящей из уголков № 5 и № 4,5.
Концевая балка оборудована мотором-редуктором. Конструктивно представляет собой 2-х опорную балку, выполненную из швеллеров № 20, укрепленных пластинами толщиной . База крана К = 1,6 м.

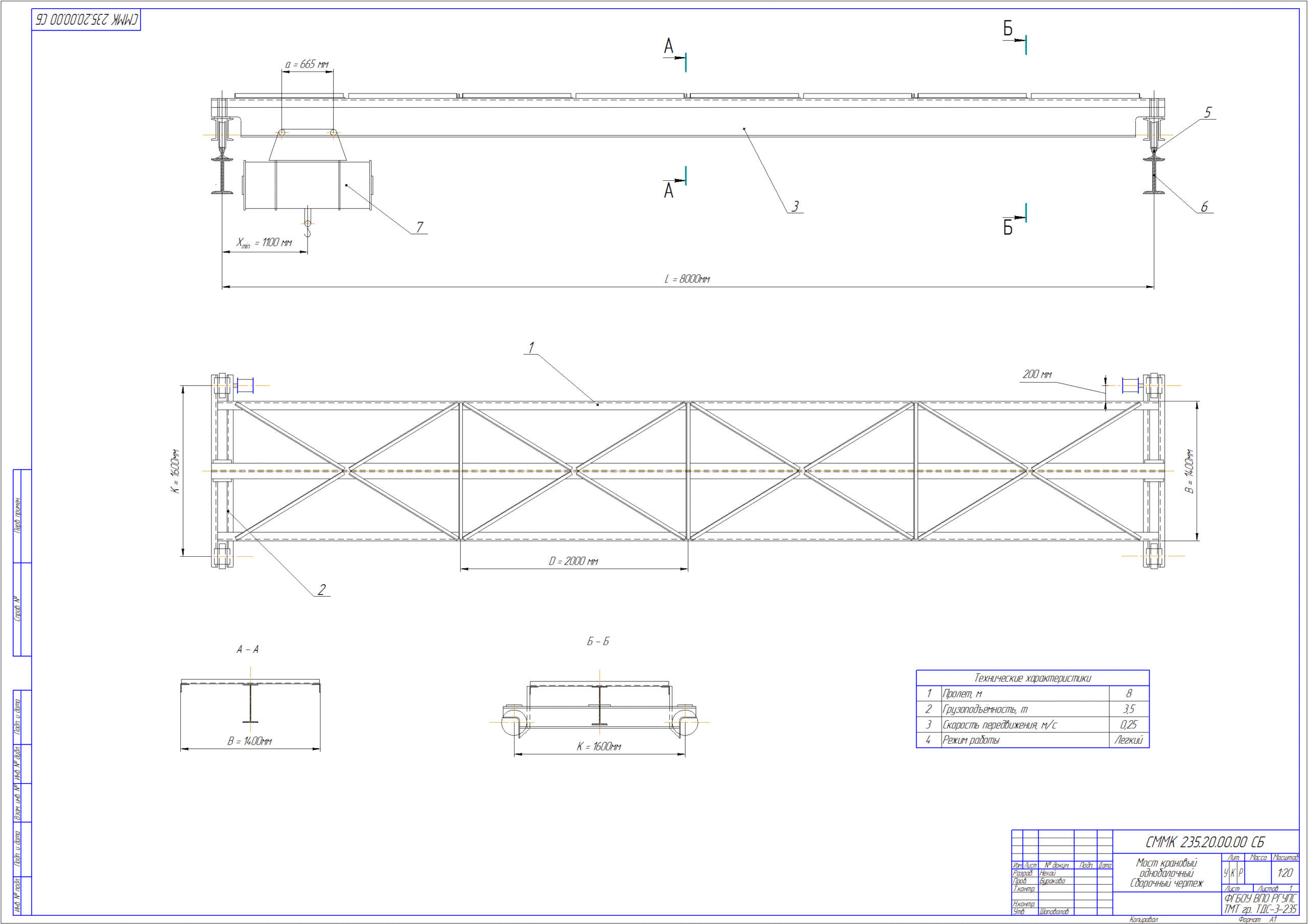

Состав: Пояснительная записка, Сборочный чертёж, Спецификация Язык документа
