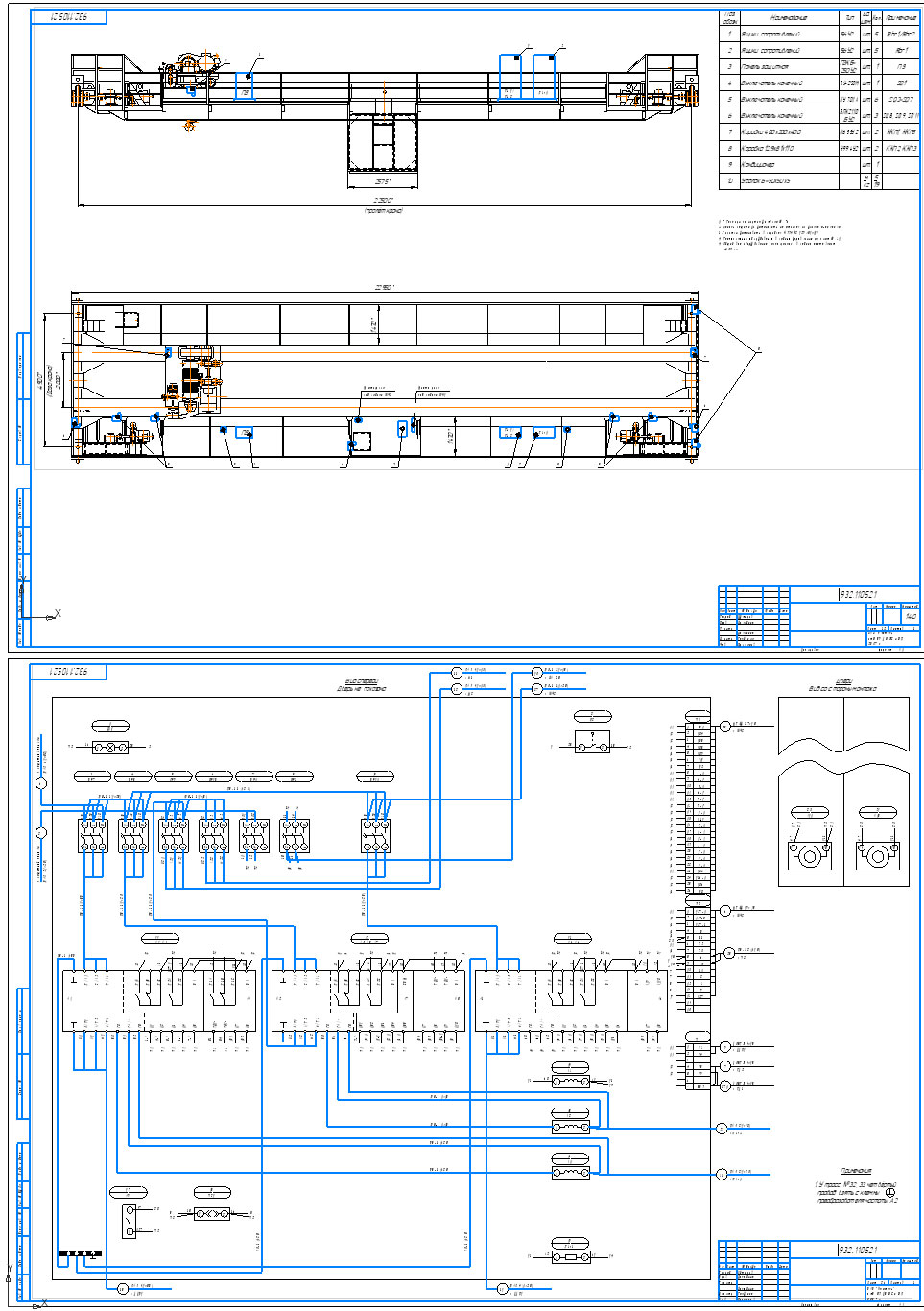

Электрическая принципиальна схема крана. Схема панелей управления. Кабельный журнал. ОАО "Ижсталь" отд. 59 КБ ЭС и ЭП 2007 г. Кран эл. мостовой г/п 10 т. установл. на крановой эстакаде
в разливочном и термическом пролётах.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Краны -
- Схема электрическая крана мостового. Сборочный чертеж.
Схема электрическая крана мостового. Сборочный чертеж.
0
327
5591
5
2
100
Сообщить о проблеме
Автор
rd
Дата
24.07.2011
Язык
Русский
Состав
ВО,СБ,Спецификация
Софт
КОМПАС-3D 12
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Кабельный журнал 1.cdw
-
Кабельный журнал 2.cdw
-
Кабельный журнал 3.cdw
-
Кабельный журнал 4.cdw
-
Кабельный журнал 5.cdw
-
Кабельный журнал 6.cdw
-
Кабельный журнал 7.cdw
-
Кабельный журнал 8.cdw
-
Кабельный журнал 9.cdw
-
Кабельный журнал 10.cdw
-
-
-
Перечень элементов 1.cdw
-
Перечень элементов 2.cdw
-
Перечень элементов 3.cdw
-
Перечень элементов 4.cdw
-
Перечень элементов 5.cdw
-
-
-
Кран ц. 23 ШУ1 Тех. данные аппаратов 1.cdw
-
Кран ц. 23 ШУ1 Тех. данные аппаратов 2.cdw
-
Кран ц. 23 ШУ1 Тех. данные аппаратов 3.cdw
-
Кран ц. 23 ШУ1 Тех. данные аппаратов 4.cdw
-
Монтажная схема ШУ1.cdw
-
Шкаф управления ШУ1.cdw
-
-
-
Кран ц. 23 ШУ2 Тех. данные аппаратов 1.cdw
-
Кран ц. 23 ШУ2 Тех. данные аппаратов 2.cdw
-
Монтажная схема ШУ2.cdw
-
Шкаф управления ШУ2.cdw
-
-
Кран ц. 23 ПКУ.cdw
-
Кран ц. 23 Э3 1.cdw
-
Кран ц. 23 Э3 2.cdw
-
Кран ц. 23 кабина крана размещение оборудования в кабине.cdw
-
Кран ц. 23 мост крана размещение оборудования на мосту.cdw
-
Кран ц. 23 общие данные.cdw
-
Кран ц. 23 силовая разводка.cdw
-
Кран ц. 23 схема внешних соединений 1.cdw
-
Кран ц. 23 схема внешних соединений 2.cdw
-
Стеллаж под сопротивления.cdw
-
