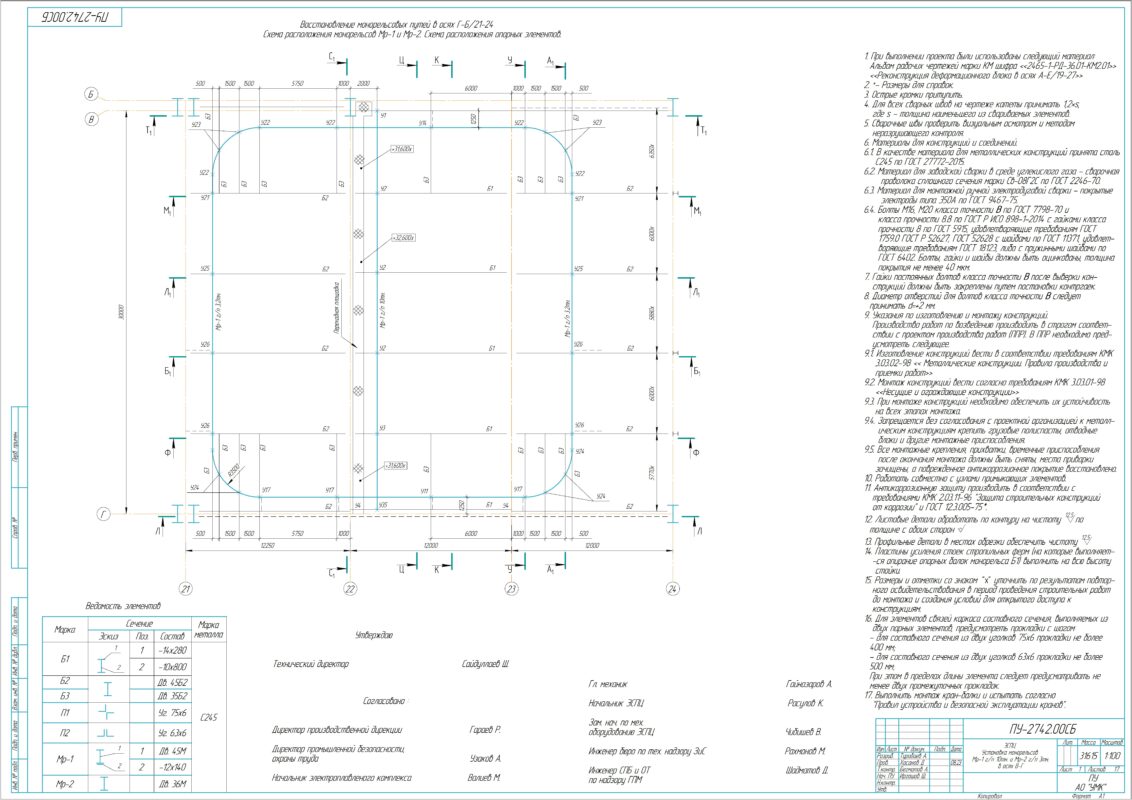

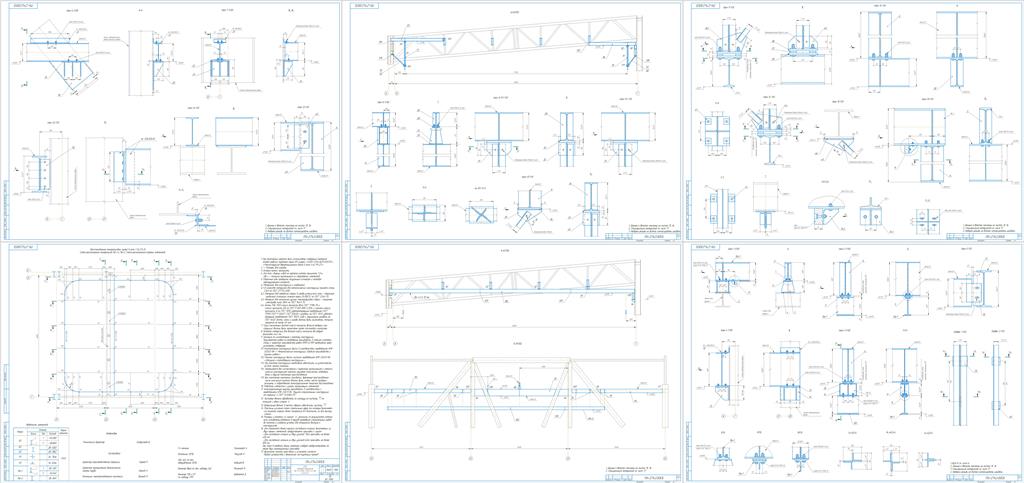

Установка монорельса грузоподъемность 10 тон. для ремонта крана, на отметке 8 метр
1. При выполнении проекта были использованы следующий материал:
Альбом рабочих чертежей марки КМ шифра <<2465-1-РД-36.01-КМ2.01>>
<<Реконструкция деформационного блока в осях А-Е/19-27>>
2. *- Размеры для справок.
3. Острые кромки притупить.
4. Для всех сварных швов на чертеже катеты принимать 1,2 s,
где s - толщина наименьшего из свариваемых элементов.
5. Сварочные швы проверить визуальным осмотром и методом
неразрушающего контроля.
6. Материалы для конструкций и соединений.
6.1. В качестве материала для металлических конструкций принята сталь
С245 по ГОСТ 27772-2015.
6.2. Материал для заводской сварки в среде углекислого газа - сварочная
проволока сплошного сечения марки Св-08Г2С по ГОСТ 2246-70.
6.3. Материал для монтажной ручной электродуговой сварки - покрытые
электроды типа Э50А по ГОСТ 9467-75.
6.4. Болты М16, М20 класса точности В по ГОСТ 7798-70 и
класса прочности 8.8 по ГОСТ Р ИСО 898-1-2014 с гайками класса
прочности 8 по ГОСТ 5915, удовлетворяющие требованиям ГОСТ
1759.0 ГОСТ Р 52627, ГОСТ 52628 с шайбами по ГОСТ 11371, удовлет-
воряющие требованиям ГОСТ 18123, либо с пружинными шайбами по
ГОСТ 6402. Болты, гайки и шайбы должны быть оцинкованы, толщина
покрытия не менее 40 мкм.
