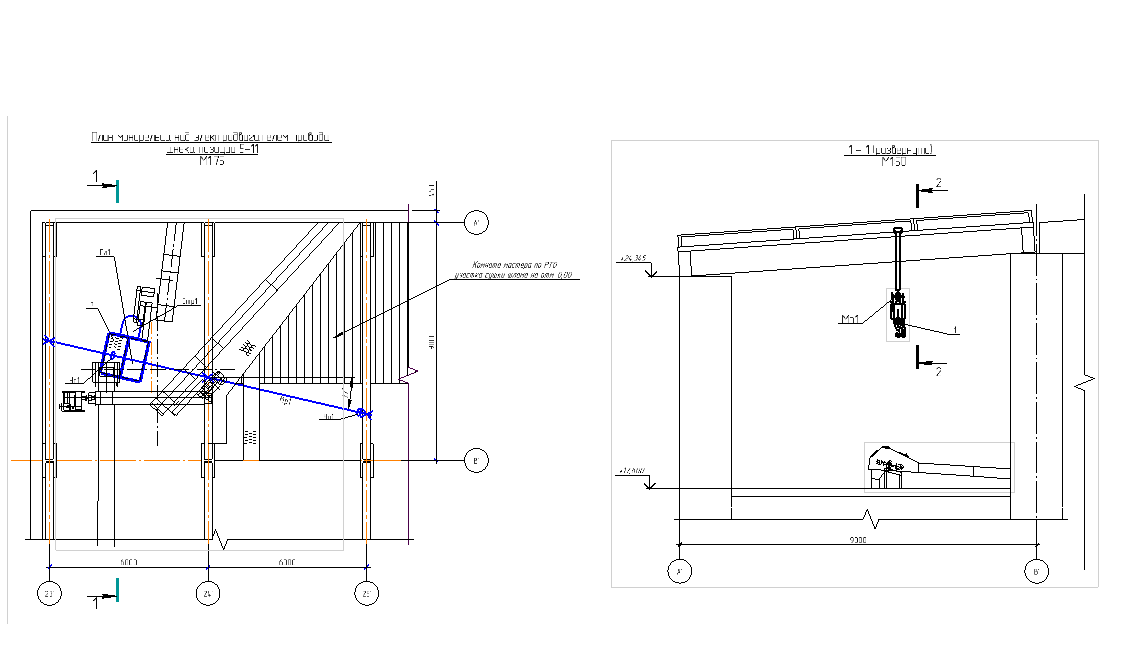

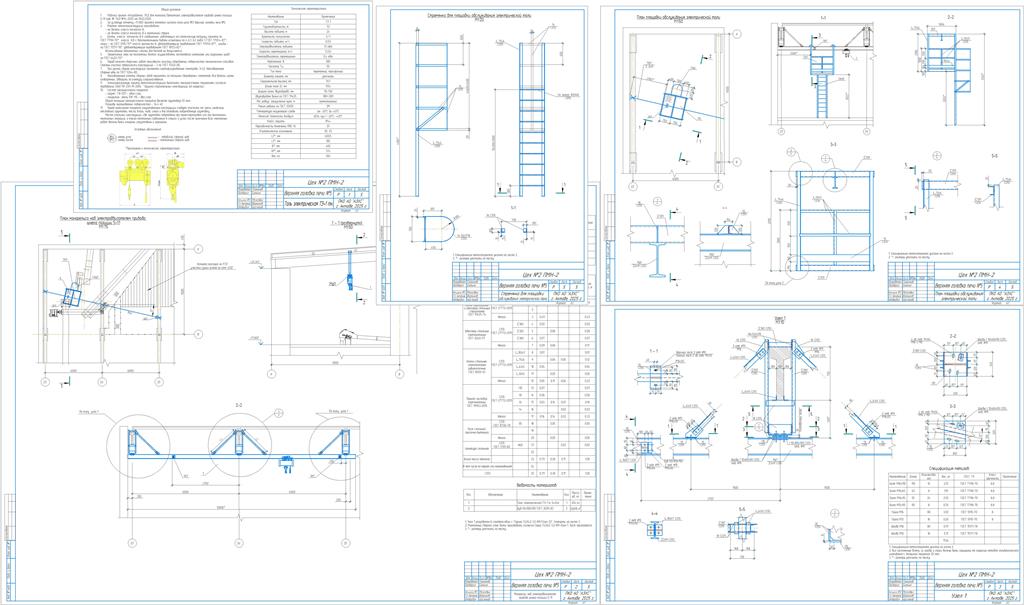

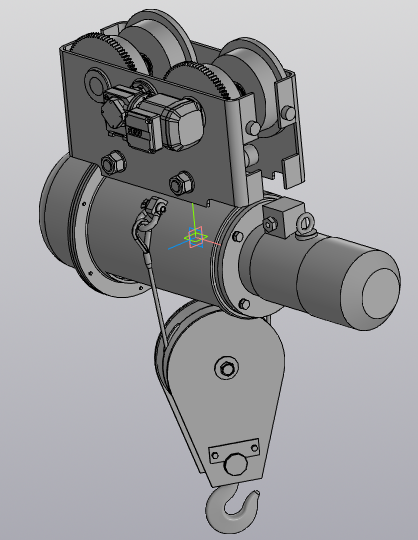

Монорельс с электрической талью 1 т разработан для обслуживания электродвигателя привода шнека, дополнительно с площадкой для обслуживания в цеху.
1. Рабочий проект «Разработка ПСД для монтажа/демонтажа электродвигателя привода шнека позиции
5-11 (инв. № 762) №14-2025 от 05.02.2025
2. За условную отметку +17,800 принята отметка чистого пола цеха №2 Верхней головки печи №5.
3. Монтаж металлоконструкций производить:
- на болтах класса точности В;
- на болтах класса точности В и монтажной сварке.
4. Болты класса точности В в соединениях, работающих на статическую нагрузку, приняты по
ГОСТ 7798-70* класса 8.8 с дополнительными видами испытаний по п. 6.1, 6.2 табл. 5 ГОСТ 1759.4-87*,
гайки - по ГОСТ 5915-70* класса прочности 8, удовлетворяющие требованиям ГОСТ 1759.0-87*, шайбы -
по ГОСТ 11371-78*, удовлетворяющие требованиям ГОСТ 18123-82*.
Использование автоматных сталей для болтов не допускается.
5. Закрепление гаек на постоянных болтах осуществлять постановкой контргаек или пружинных шайб
по ГОСТ 6402-70*.
6. Перед началом сварочных работ произвести очистку свариваемых поверхностей механическим способом.
Степень очистки поверхности конструкций - 3 по ГОСТ 9.402-80.
7. При ручной сварке конструкций применять сертифицированные электроды: Э-42. Неоговоренные
сварные швы по ГОСТ 5264-80.
8. Неоговоренные катеты сварных швов принимать по толщине свариваемых элементов. Все детали, кроме
оговоренных, обварить по контуру соприкосновения.
9. Антикоррозионную защиту металлоконструкций выполнить лакокрасочными покрытиями согласно
требований СНиП РК 2.01-19-2004 "Защита строительных конструкций от коррозии".
10. Cостав лакокрасочного покрытия:
- грунт- ГФ-021 - один слой;
- покрытие- эмаль ПФ-115 - два слоя.
Общая толщина лакокрасочного покрытия (включая грунтовку) 55 мкм.
Площадь окрашиваемых поверхностей - 34,4 м2.
11. Перед нанесением покрытия огрунтованные конструкции следует очистить от грязи, ржавчины,
отставшей грунтовки, масла, влаги, льда, снега и восстановить поврежденную грунтовку.
Места стальных конструкций, где грунтовка повреждена при транспортировке или при выполнении
монтажных операций, а также монтажные соединения в стыках и узлах после окончания всех монтажных
работ должны быть очищены, огрунтованы и окрашены.
