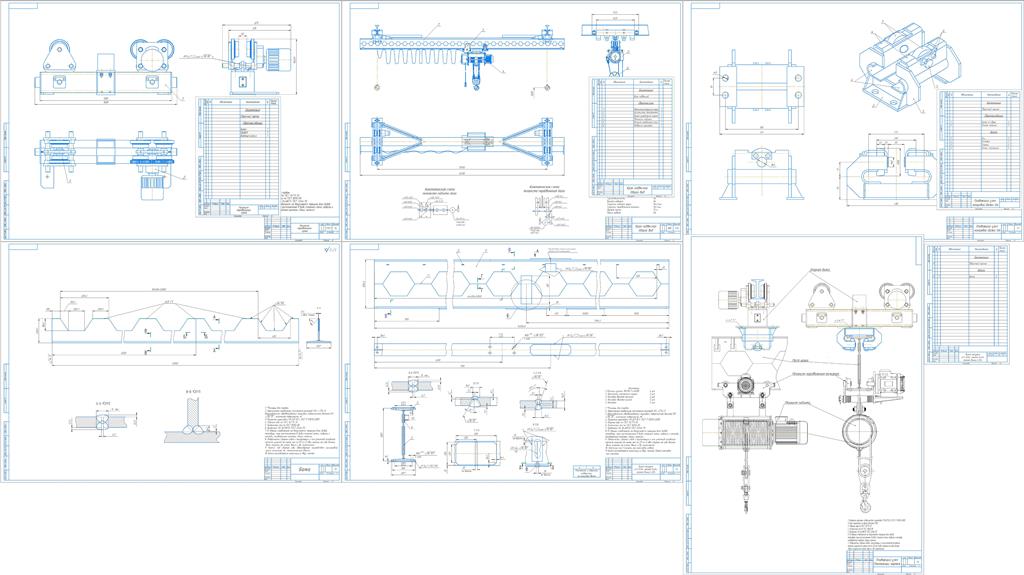

«Технический университет УГМК» Кафедра механики. ВКР на тему Модернизация механизма передвижения подвесного крана г/п 5 тонн (разработка и монтаж плавающего узла)
2023г.
В данной работе предлагается модернизация подвесного крана посредством устройства плавающего узла (скользящей опоры).
Плавающий узел является узлом крепления пролётной балки к концевой. При таком креплении концевая балка плавает вдоль пролётной балки во время движения. В результате вышеизложенного устраняются перекосы, заедания, устраняется сверхнормативный износ ходовых колес и крановых путей. Разработанный в данной работе плавающей узел взамен жесткого соединения основных балок крана позволяет компенсировать нагрузки действующие на жесткое соединения тем самым снижая риск разрушения сварных стыков и болтовых соединений балок.
Актуальность темы исследования: состоит в оптимизации работы транспортного оборудования с целью повышения его надежности и снижения эксплуатационных затрат.
Объект исследования: мостовой кран г/п 5 тонн.
Цель работы: повышение надежности и минимизация эксплуатационных затрат на ТО и ТР.
Задачи: обоснование и выбор наиболее оптимальной конструктивной компоновки крана.
Теоретической базой для исследования послужил научно-производственный опыт ООО «Кран-сервис».
Практическая значимость работы состоит в возможности реализации предложенных мероприятий в производственных условиях.
В первой главе данной работы представлены основные данные по рассматриваемому объекту, проведен анализ его конструктивных особенностей с учетом действующих нагрузок. На основании данного анализа было принято решение о модернизации конструкции крана путем внедрения плавающего узла. Данный узел позволит минимизировать действующий знакопеременные нагрузки на металлоконструкцию крана.
Во втором разделе произведено обоснование принятых решений с по-мощью расчетов нагрузок и основных узлов разрабатываемого узла.
В третьей главе содержаться основные рекомендации по монтажу, экс-плуатации, ТО и ТР с соблюдением техники безопасности и охраны труда.
В четвертой главе произведено технико-экономическое обоснование принятых решений которое показало положительный эффект от внедрения в конструкцию крана «Плавающего узла».
ВВЕДЕНИЕ
1 КОНСТРУКЦИЯ, АНАЛИЗ И ПОСТАНОВКА ЗАДАЧИ
1.1 Состав и устройство мостового крана
1.2 Металлоконструкция крана
1.3 Причины возникновения дефектов в металлоконструкциях мостовых кранов
1.4 Постановка и обоснование цели и задач
2 РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
2.1 Расчет моста крана
2.2 Плавающий узел
3 МОНТАЖ, ЭКСПЛУАТАЦИЯ И РЕМОНТ
3.1 Монтаж
3.2 Эксплуатация крана
3.3 Проверка и техобслуживание крана
4 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ
ЗАКЛЮЧЕНИЕ
ПЕРЕЧЕНЬ СОКРАЩЕНИЙ
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
