Круто наклонный винтовой транспортер 50т/ч h=8м 53º

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовая работа по механизации погрузочно-разгрузочных работ
На тему: «Спроектировать винтовой транспортер»
Горки 2013

Исходные данные круто наклонный винтовой транспортер:
Q=50 т/ч (13,89 кг/с) и высотой загрузки H=8 м (рис. 2.6). Длина транспортёра Lп= 10 м.

Техническая характеристика
Производительность, т/ч 50
Высота подачи, м 8
Диаметр шнека м 0,22
Длинна шнека м 10
Число аборотов шнека в минуту мин 387
Потребная мощность, кВт 15

Введение
1.1. Анализ принятой конструкции
2. Расчет винтового транспортёра
3. Расчет клиноременной передачи
4. Расчет и конструирование вала
4.1. Ориентированный расчет вала
4.2. Проектный расчет вала
4.3. Проверочный расчет вала
5. Конструирование шкивов
6. Техническое обслуживание винтового транспортера
Охрана труда

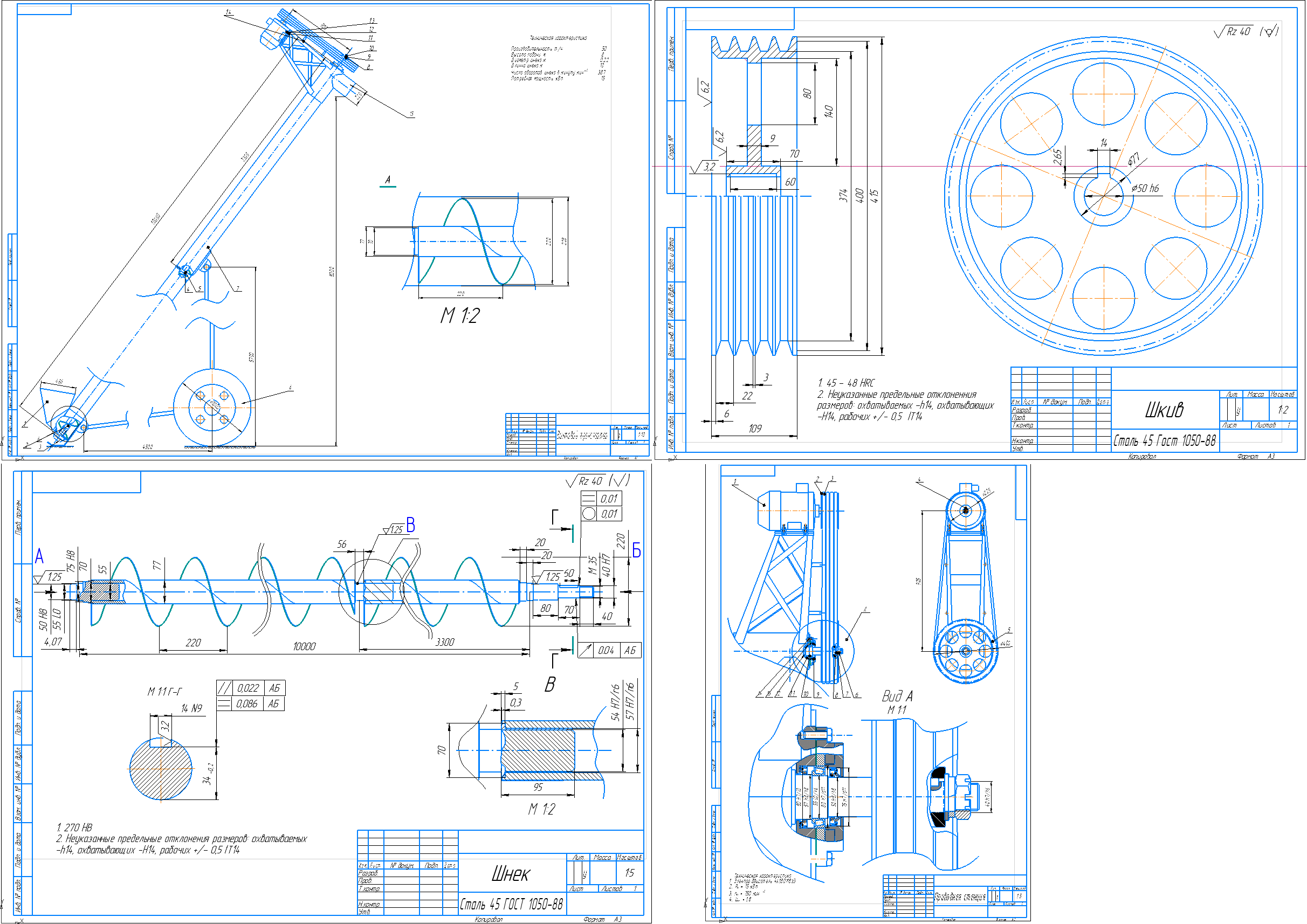

Состав: Общим вид транспортера (ВО), сборочный чертеж (СБ) приводной станции и ее деталировка Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Круто наклонный винтовой транспортер 50т/ч h=8м 53º

Просмотр файлов
Винтовой транспортер\ПТМ Записка.docx
Винтовой транспортер\Содержание.doc
Винтовой транспортер\Спецификация.doc
Винтовой транспортер\Спецификация2.doc
Винтовой транспортер\Титульник.doc
Винтовой транспортер\Чертеж 1.cdw
Винтовой транспортер\Чертеж 1.jpg
Винтовой транспортер\Чертеж 2.1.cdw
Винтовой транспортер\Чертеж 2.2.cdw
Винтовой транспортер\Чертеж 2.3.cdw
Винтовой транспортер
