НИУ МГСУ-МИСИ
Кафедра: Механизация строительства
Курсовой проект по дисциплине "Основы проектирования лифтов и подъемников"
На тему: "Проектирование больничного лифта грузоподъемностью 500кг"
Москва 2017
Исходные данные Лифт ПБ-500: грузоподъемность 500кг, скорость 1,0м/с, высота подъема 45м.
В данной работе производится проектирование и расчет больничного лифта ПБ-500.

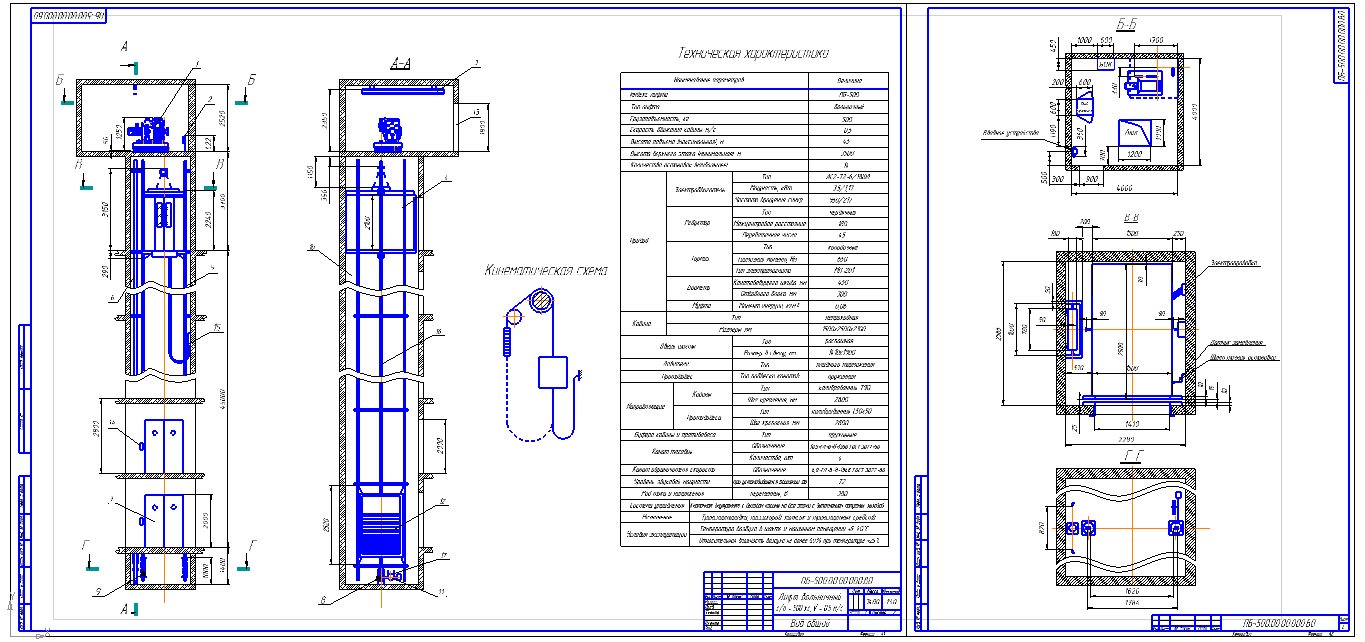

Графическая часть содержит чертеж общего вида лифта ПБ-500 и чертеж лебедки лифта.
Исходные данные
Тип лифта – ПБ-500
Q = 500 кг.
Qк= 1100 кг.
A x B x h = 1,5 x 2,5 x 2,1 м.
V= 0,5 м/с.
Н = 45 м.
Противовес сбоку
Двери распашные
qПК = 0,5 кг/м.
U=1.
Содержание
Исходные данные
1. Статический расчет
1.1 Расчет и обоснование выбора тяговых канатов
1.2 Расчет массы подвижных частей лифта
1.3 Расчет сопротивления движению груза кабины и противовеса
1.4 Расчет натяжения канатов консольной и окружной нагрузки КВШ, а также соотношение натяжений подвески кабины и противовеса
1.5 Расчет, обоснование и выбор основных узлов
лебедки лифта
1.5.1 Расчет мощности привода и выбор двигателя
1.5.2 Расчетное обоснование параметров редуктора
1.5.3 Расчет параметров и выбор тормоза
1.5.4 Параметры противовеса и обоснование размеров поперечного сечения шахты
2. Динамический расчет
2.1 Приближённое значение расчетной величины момента инерции лебёдки лифта
2.2. Расчётная величина момента инерции штурвала ручного привода
2.3 Расчет геометрических параметров штурвала
2.4 Расчёт приведённой к ободу КВШ масса движущихся частей лифта
2.5 Расчёт приведённого момента инерции поступательно движущихся частей лифта
2.6 Расчётная величина приведённого момента инерции лебёдки
2.7 Расчётное ускорение кабины в переходных режимах
2.8 Расчёт коэффициента динамичности соотношения натяжения канатов
2.9 Расчёт точности остановки кабины
3.0 Расчетные обоснования параметров канавки обода КВШ
3.1 Минимальная величина тяговой способности КВШ
3.2 Расчетная величина коэффициента тяговой способности КВШ
3.3 Приведенное значение коэффициента трения между канатом и ободом КВШ
3.4 Коэффициент влияния формы канавки на коэффициент трения
3.5 Геометрия профиля канавки КВШ
3.6 Расчёт контактных давлений между канавкой и ободом КВШ
Список литературы
