Разработка шахты грузового лифта Q=100кг, V=0,3 м/с (раздел КР)
Рабочая документация разработана на основании технического задания на установку внешнего малого грузового лифта с грузоподъемностью Q=100кг, V=0,3 м/с.
Лифт предназначен для обслуживания двухэтажного кафе с расположением кухонной зоны в подвальном помещении.
Место строительства: г.Екатеринбург.
Климатические параметры: средняя температура наиболее холодной пятидневки обеспеченностью
0,92: - 36°С;
средняя температура воздуха периода со среднесуточной температурой воздуха меньше 8°С: -5,9°С;
продолжительность периода со среднесуточной температурой воздуха меньше 8°С: 237 суток.
Проектом предусмотрено:
-устройство конструкции несущего основания для шахты лифта;
-устройство каркаса шахты лифта из квадратных труб сечением 100х100х5мм;
-обшивка шахты лифта сэндвич-панелями высотой 1000 мм с минераловатным утеплителем толщиной 150 мм с теплопроводностью 0,042 Вт/м°С.

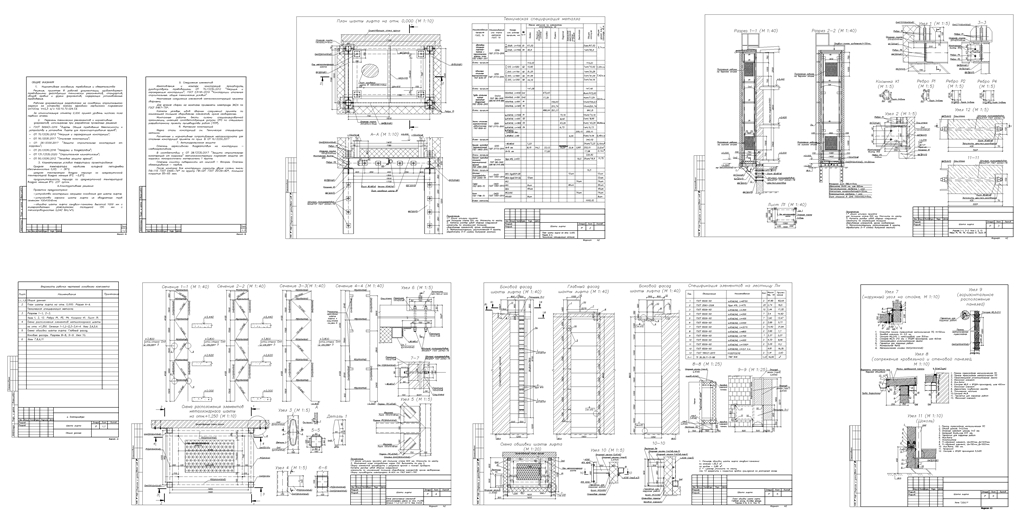

Состав: ЛИСТ №2 - План шахты лифта на отм. 0,000. Разрез А-А. Техническая спецификация металла; ЛИСТ №3 - Разрезы 1-1, 2-2. Узлы 1, 2, 12. Ребра Р1, Р2, Р4, Косынка К1. Лист Л1; ЛИСТ №4 - Схема расположения элементов металлокаркаса шахты на отм. +1,250. Сечения 1-1,2-2,3-3,4-4. Узлы 3,4,5,6. ЛИСТ №5 -Схема обшивки шахты лифта. Главный фасад, боковые фасады. Разрезы 8-8, 9-9. Узел 10. ЛИСТ №6 - Узлы 7,8,9,11
Софт: AutoCAD 2012
