Линия укладки штучных изделий в тару СМ-24 СБ

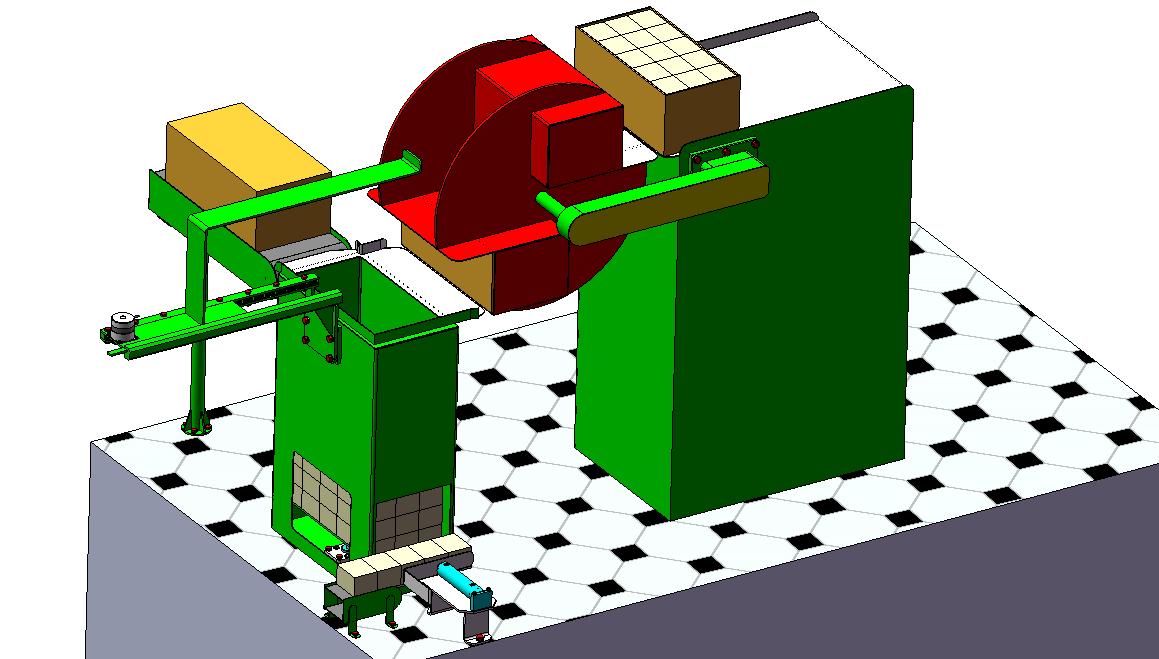

Линия укладки штучных изделий в тару СМ-24 СБ разработана в соответствии с авторским свидетельством №1413023 «Устройство для группирования и укладки штучных изделий в тару».
Линия содержит:
• транспортер подачи изделий в пачках,
• механизм формирования ряда изделий,
• подъемник, смонтированный с возможностью возвратно-поступательного движения в вертикальной плоскости,
• кантователь, выполненный в виде Z-образной катушки с пазами для размещения заполненной тары и двумя опорными пластинами, закрепленными параллельно друг другу между бортами Z-образной катушки,
• смонтированные с возможностью возвратно-поступательного перемещения в горизонтальной плоскости вытолкатели для перемещения заполненной тары на опорную пластину кантователя и для отвода переориентированной заполненной тары на стол выдачи заполненной тары соответственно, при этом толкатели расположены напротив пазов кантователя и жестко соединены между собой.
Механизм формирования слоя изделий имеет толкатель. На загрузочном столе подъемника смонтированы направляющие порожней тары и вертикальные направляющие, а в столе выполнено отверстие для прохода заталкивателя со слоем изделий.
Перед загрузочным столом установлен транспортер подачи порожней тары.
Кантователь закреплен на приводном валу, который смонтирован на кронштейнах таким образом, что его опорные пластины расположены напротив загрузочного стола подъемника с некоторым зазором для обеспечения возможности поворота кантователя. Торцевые ребра каждого паза кантователя являются ограничителями тары при поворачивании на 180 градусов

Состав: Модели деталей и сборок 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
Винт М4х40 ГОСТ 1491-80.SLDPRT
Шайба 6 65Г 019 ГОСТ 6402-70.SLDPRT
Болт М6-8gх16.36.019 ГОСТ 7798-70.SLDPRT
Болт М6-8gх25.36.019 ГОСТ 7798-70.SLDPRT
СМ-24 СБ Линия укладки штучных изделий в тару.SLDASM
СМ-24.00.001 Шестерня.SLDPRT
Шайба 3 65Г 016 ГОСТ 6402-70.SLDPRT
Болт М8-8gх25.36.019 ГОСТ 7798-70.SLDPRT
Пачка.SLDPRT
Шайба 4 65Г 019 ГОСТ 6402-70.SLDPRT
Шайба 8 65Г 019 ГОСТ 6402-70.SLDPRT
СМ-24.04.000СБ Стол выдачи заполненной тары.SLDPRT
Пневмоцилиндр ТВС 40х16х450 “Пневматика”.SLDPRT
СМ-24.02.000СБ Транспортер подачи порожней тары.SLDPRT
Тара заполненная с 45 пачками.SLDASM
СМ-24.05.000СБ Кантователь .SLDPRT
СМ-24.06.000СБ Подъемник.SLDPRT
Фланец FА-40.SLDPRT
Тара на 45 пачек.SLDPRT
Винт М3х5 ГОСТ 1491-80.SLDPRT
СМ-24.03.000СБ Механизм формирования ряда изделий.SLDPRT
Шаговый двигатель с редуктором FL42BY12.SLDPRT
Болт М8-8gх12.36.019 ГОСТ 7798-70.SLDPRT
СМ-24.01.000СБ Транспортер подачи изделий.SLDPRT
СМ-24.07.000СБ Выталкиватель.SLDPRT
Пол.SLDPRT
Гайка М6-7Н.8 ГОСТ 5915-70.SLDPRT
