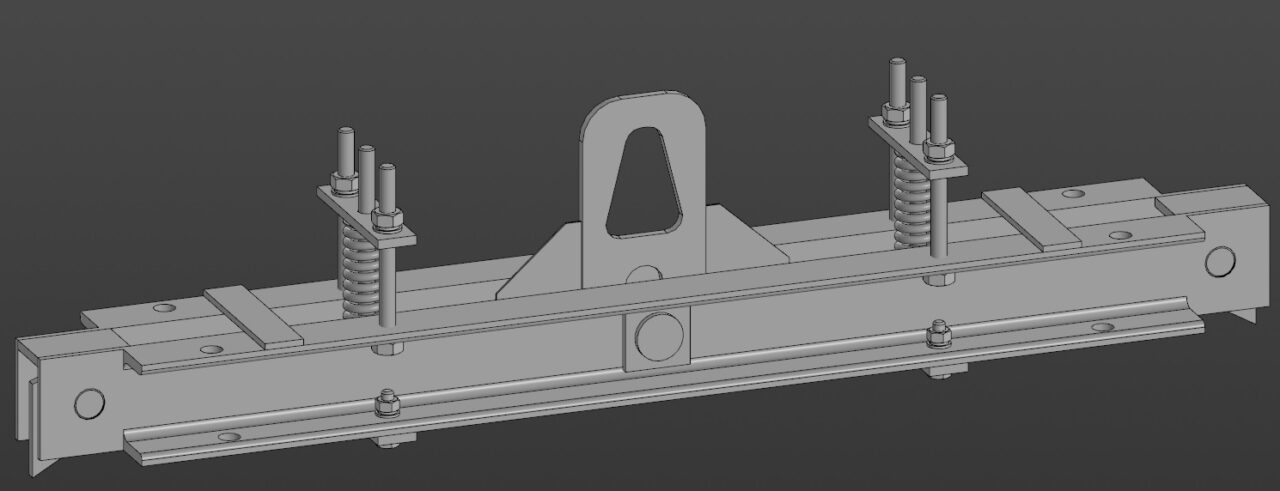

Полностью детализированная модель базового ловителя резкого торможения сервисного подъёмника. Предназначена для работы в паре с направляющими, выполненными из швеллера 6,5П с отверстиями в стенках.
Аналогичный ловитель может применять и на грузовых подъёмниках, при учёте усиления общей конструкции.
Срабатывание механическое, после обрыва троса.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Ловитель резкого торможения сервисного подъёмника
Ловитель резкого торможения сервисного подъёмника
2
2
174
5
1
30
Сообщить о проблеме
Автор
Константин
Дата
14.06.2024
Язык
Русский
Состав
3d модель с деталировкой
Софт
КОМПАС-3D 19
Как открыть?
Содержимое архива
-
770.000.01 - Балка.m3d
-
770.000.02 - Ось центральная.m3d
-
770.000.03 - Планка центральная.m3d
-
770.000.04 - Втулка центральная.m3d
-
770.000.05 - Серьга.m3d
-
770.000.06 - Полоса 25х4х106.m3d
-
770.000.07 - Ось клыка.m3d
-
770.000.08 - Клык.m3d
-
770.000.09 - Втулка клыка.m3d
-
770.000.10 - Тяга.m3d
-
770.000.11 - Ось тяги.m3d
-
770.000.12 - Косынка.m3d
-
770.000.13 - Проставка.m3d
-
770.000.14 -Ось пружины.m3d
-
770.000.15 - Шпилька М10х120х1,5.m3d
-
770.000.16 - Пластина.m3d
-
ЛВ-770.000.00 - Ловитель мини.a3d
-
Пружина сцепления камаза.m3d
