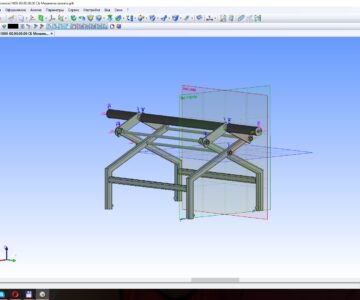

Механический захват для перемещения газобетонных блоков.

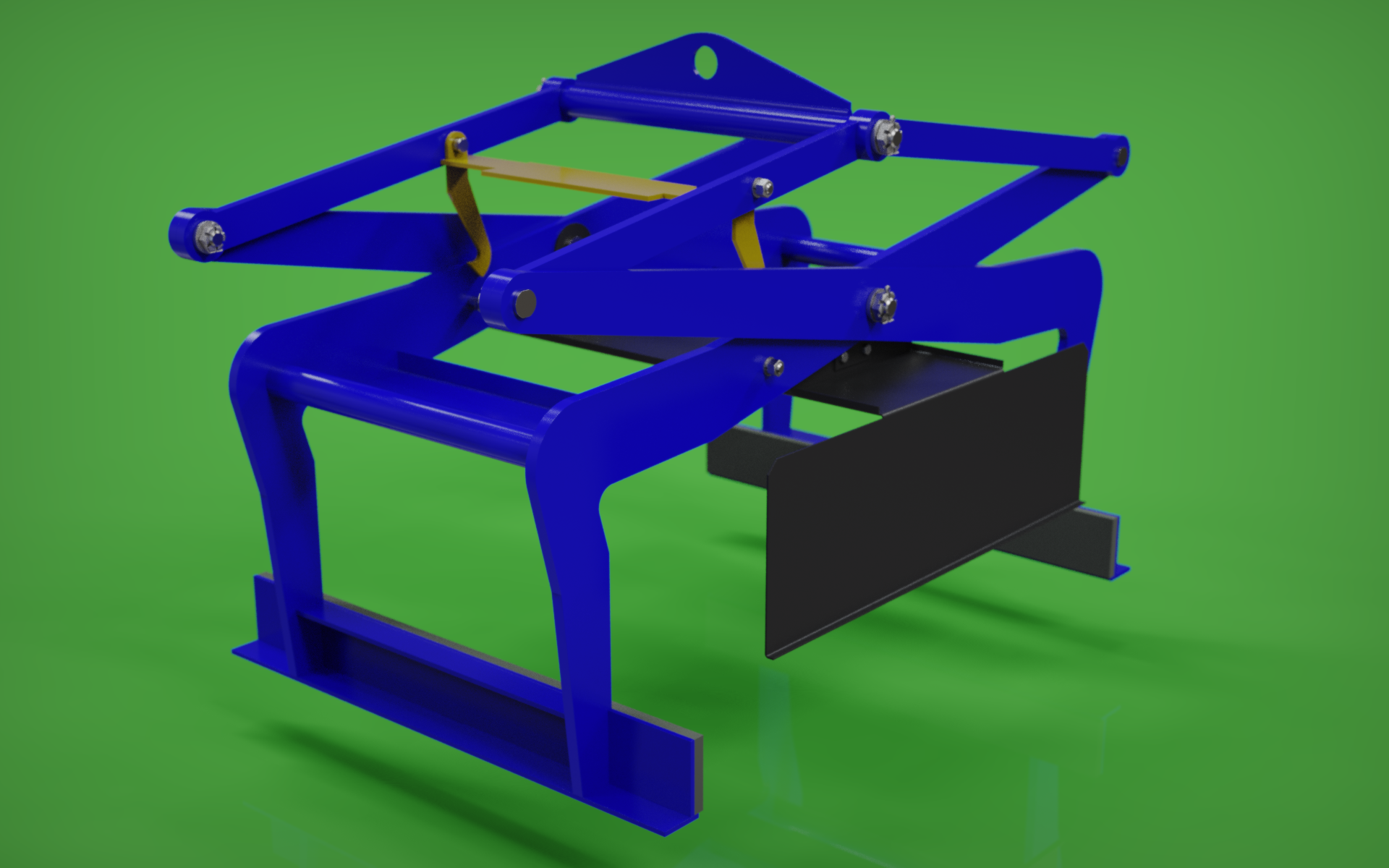

Механический захват, предназначенный для перемещения массива газобетонных блоков. Захват клешневого типа.

Состав: 3D-сборка

Софт: КОМПАС-3D 18,1

Файлы:
З-00.00.001 Тяга.m3d
З-00.00.002 Тяга.m3d
З-05.00.002 ПерекладинаТруба$d57x7 ГОСТ 8732-78;20 ГОСТ 8731-74$L = 680 мм.m3d
З-00.00.005 Шайба.m3d
З-00.00.006 Ось.m3d
З-05.00.000 Клешня.a3d
З-05.00.004 Планка.m3d
З-00.00.007 Шайба.m3d
З-00.00.009 Ось.m3d
З-03.00.000 Фиксатор.a3d
З-04.00.003 Ребро.m3d
З-02.00.001 Ухо.m3d
З-04.00.000 Клешня.a3d
З-01.00.000 Упор.a3d
З-02.00.000 Зацеп.a3d
Массив.m3d
З-00.00.008 Ось.m3d
З-00.00.010 Уплотнение@@Пластина 2Н-1-АМС-Т-20 @@ГОСТ 7338-90@@1000 х120 s20.m3d
З-04.00.001 Рычаг.m3d
З-04.00.005 Пластина упорная.m3d
З-04.00.004 Перекладина@@Труба$d57x7 ГОСТ 8732-78;20 ГОСТ 8731-74$@@L = 640 мм.m3d
З-00.00.000 Закват блоков.a3d
З-01.00.002 Фланец.m3d
З-04.00.002 Планка.m3d
З-03.00.002 Зацеп.m3d
З-05.00.001 Рычаг.m3d
З-00.00.004 Подвес.m3d
З-05.00.003 Пластина упорная.m3d
З-03.00.001 Планка фиксатора.m3d
З-01.00.001 Упор.m3d
З-00.00.003 Ось.m3d
