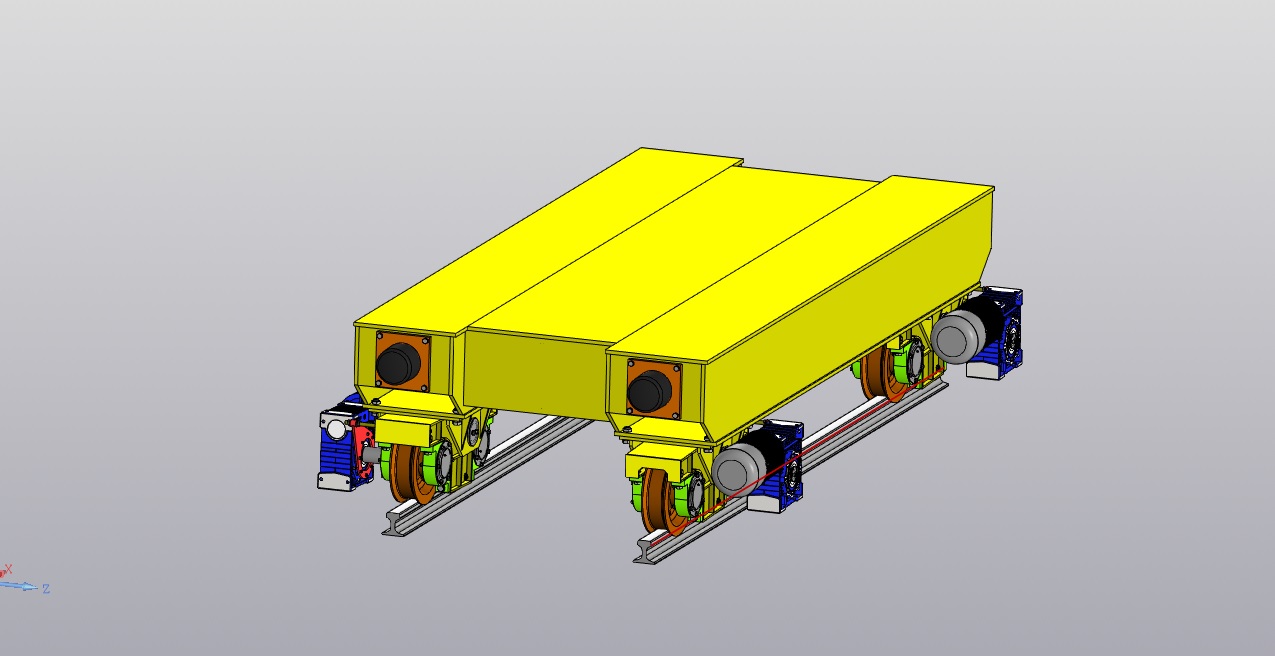

Грузовая консольная тележка реконструируемого козлового крана. На тележки устанавливаются 2 механизма подъема г/п 50 тонн каждый.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Механизм передвижения грузовой тележки
Механизм передвижения грузовой тележки
1
8
741
3
1
200
Сообщить о проблеме
Автор
Владимир
Дата
27.06.2019
Язык
Русский
Состав
ЗD Сборка
Софт
КОМПАС-3D 18.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Копия Мотор.ipt^Копия Сборка мотор-редуктор NMRV-150.iam_Сборка мотор-редуктор NMRV-150.m3d
-
Копия Редуктор NMRV150 исп.без вала.ipt^Копия Сборка мотор-редуктор NMRV-150.iam_Сборка мотор-редуктор NMRV-150.m3d
-
Копия Сборка мотор-редуктор NMRV-150.iam^Сборка мотор-редуктор NMRV-150.a3d
-
Реактивная штанга _ NMRV.m3d
-
Сборка мотор-редуктор NMRV-150.a3d
-
-
Балансир _ К200У.06.02.001.a3d
-
ВКУ-500М.a3d
-
Втулка _ К200У.06.01.07.m3d
-
К200У.09.00.000 - Грузовая тележка.a3d
-
Колесо К2Р 400х90 в сборе _ К200У.06.01.000.a3d
-
Колесо К2Р 400х90 пустое в сборе _ К200У.06.03.000.a3d
-
Колесо крановое К2Р 400×90 _ К200У.06.01.000.m3d
-
Крышка плоская d130 _ К200У.06.01.004.m3d
-
Крышка с тавотницей d80 _ К200У.06.01.05.m3d
-
Крышка с тавотницей _ К200У.06.01.03.m3d
-
Механизм передвижения грузовой тележки _ К200У.06.00.000.a3d
-
Ось _ К200У.06.01.006.m3d
-
Ось балансира _ К200У.06.02.003.m3d
-
Ось не приводная _ К200У.06.03.001.m3d
-
Пластина прижимная _ К200У.06.02.004.m3d
-
Площадка балансира _ К200У.06.02.002.a3d
-
Рельс.m3d
-
Ходовая букса _ К200У.06.01.002.m3d
-
Шайба прижимная _ К200У.06.01.008.m3d
-
ост 24.191.37-78 - Буфер резиновый с фланцем.m3d
-
