Монорельс (Кран-балка) Грузоподъёмность Q=0,25т, высота подъёма H=3м, пролёт L=1,7м

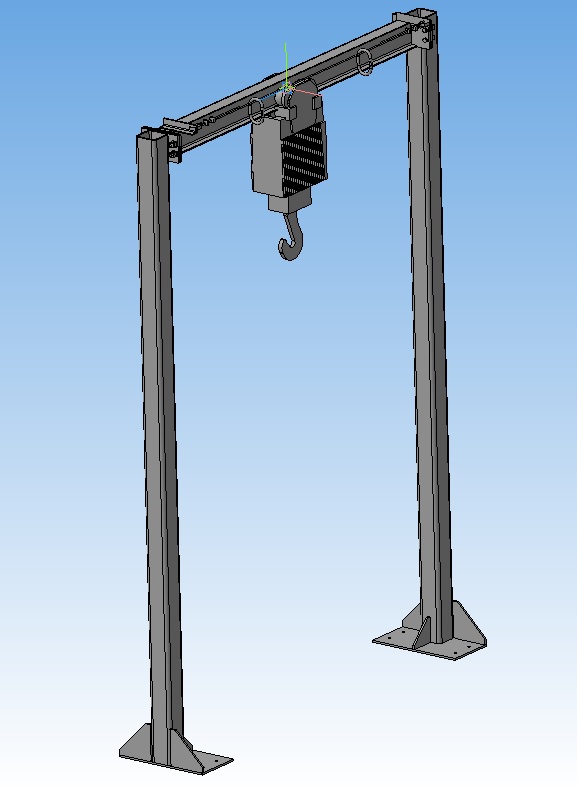

Монорельс (Кран-балка) Грузоподъёмность Q=0,25т, высота подъёма H=3м, пролёт L=1,7м. Используется для подъема малогабаритных грузов. По модели была изготовлен монорельс и испытан в работе. Монорельс установлен над мойкой технологического оборудования. Монорельс установлен стационарно, механизм подъёма и передвижения тали осуществляется за счёт электро тали.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
Труба квадратная ДОК.071.00.02.001_120x120x9.m3d
Кольцо токоподвода.m3d
Гайка М6-6Н.05.019 ГОСТ 5915-70_6.m3d
ДОК.071.00.02.000СБ.a3d
Гайка М14-6Н.05.019 ГОСТ 5915-70_10.m3d
Пластина ДОК.071.00.01.002.m3d
Коуш 5х6.m3d
Лист ДОК.071.00.02.002.m3d
ДОК.071.00.01.000СБ.a3d
РА250А.m3d
Зажим для каната 6мм DIN741.m3d
Трос 6(1).m3d
ДОК.071.00.00.000ГЧ-Монорельс.a3d
Шайба С.14.01.08кп.019 ГОСТ 11371-78_6.m3d
Чертежи/
Чертежи/Буфер.cdw
Чертежи/Лист ДОК.071.00.02.002.cdw
Чертежи/Труба квадратная ДОК.071.00.02.001.cdw
Чертежи/Косынка ДОК.071.00.02.003.cdw
Чертежи/Уголок _ ДОК.071.00.01.003.cdw
Чертежи/Балка СБ _ ДОК.071.00.01.000СБ.cdw
Чертежи/Сборка Дв ДОК.071.00.01.000СБ.cdw
Чертежи/Стойка сб ДОК.071.00.02.000СБ.cdw
Чертежи/Пластина ДОК.071.00.00.001.cdw
Чертежи/Двутавр _ ДОК.071.00.01.001.cdw
Чертежи/Косынка ДОК.071.00.02.004 _ Косынка ДОК.071.00.02.004.cdw
Чертежи/буфер.frw
Чертежи/1 Паспорт 071 - кран-балка 0,25-1,7-3.docx
Чертежи/Монорельс (Сборочный чертеж) _ ДОК.071.00.00.000ГЧ.cdw
Чертежи/ПластинаПластина ДОК.071.00.01.002.cdw
Чертежи/Уголок _ ДОК.071.00.01.004.cdw
ДОК.071.00.01.000СБ.spw
Болт М14-6gх60.56.019 ГОСТ 7798-70.m3d
Уголок 2 ГОСТ 8509_4е4.m3d
Рым болт М6 DIN580.m3d
Косынка ДОК.071.00.02.003.m3d
Уголок ГОСТ 8509_4е4.m3d
Коуш 5х6 DIN 6899.m3d
Пластина ДОК.071.00.00.001.m3d
ДОК.071.00.00.000ГЧ-Монорельс.spw
Шайба 6.65Г.019 ГОСТ 6402-70.m3d
ДОК.071.00.02.000СБ.spw
Косынка ДОК.071.00.02.004.m3d
Двутавр ДОК.071.00.01.001_14.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
