Сборка с полной деталировкой, каждая деталь имеет дерево построения. Моделирование поверхностное и твердотельное. Модели выполнены на основе сборочного чертежа от производителя.

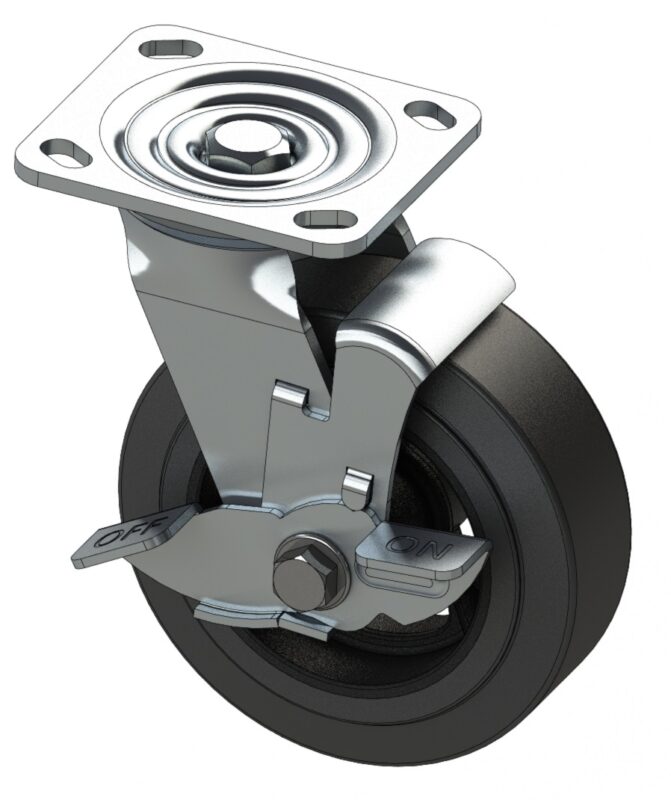

Опора колесная SCdb 63 большегрузная поворотная с тормозом, с платформой 114х100 мм. Диаметр шинки колеса-150 мм, ширина-50 мм, материал шинки-литая черная резина. Обод-чугунный. Крепление-под винт М10, расстояния монтажных отверстий-85х72 мм.
Максимальная нагрузка-200 кг.
Высота с опорой -190 мм.
Масса-3,8 кг.
