Опрокидыватель мешков электромеханический

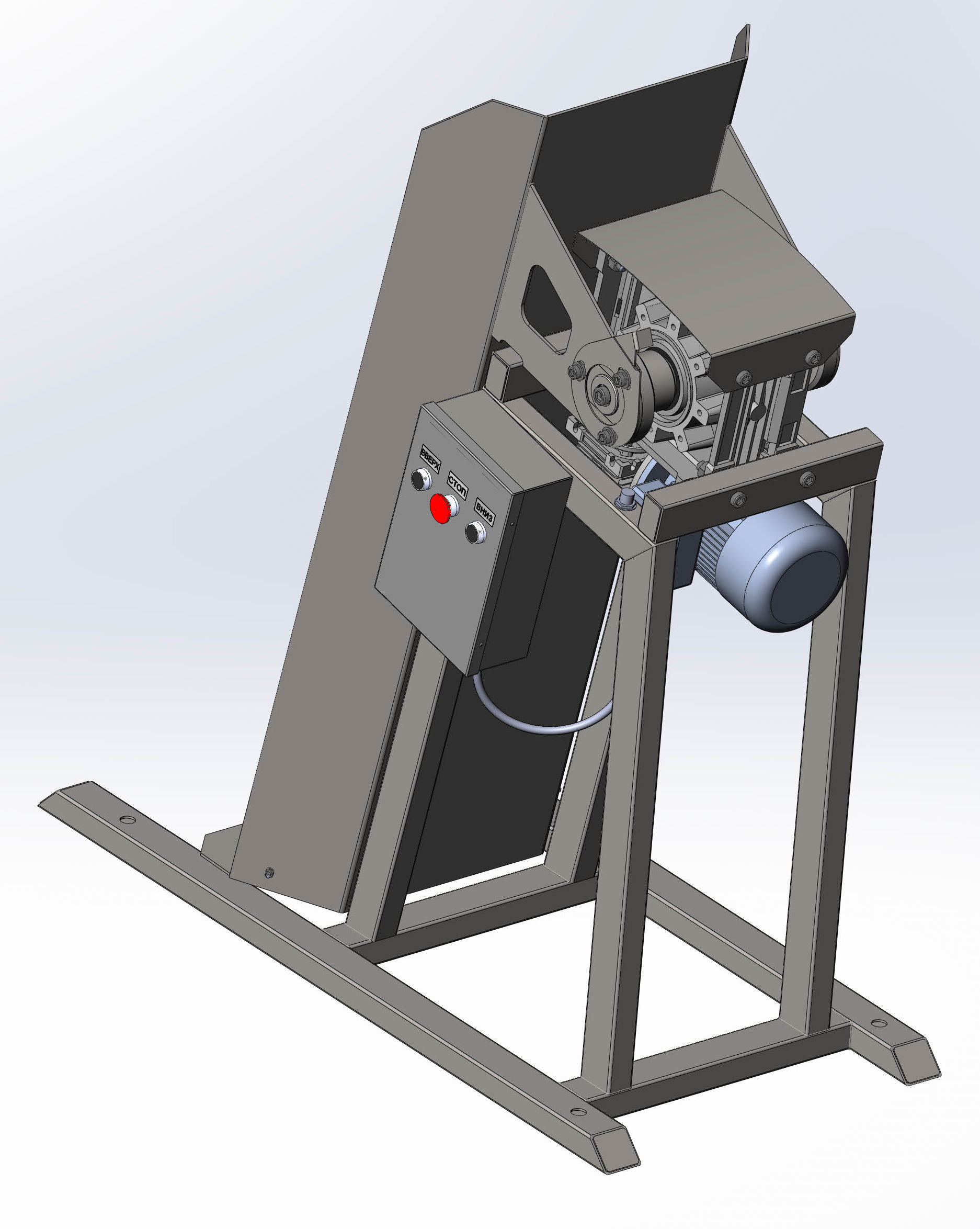

Опрокидыватель мешков электромеханический предназначен для снижения трудозатрат на опорожнение стандартных мешков (массой до 50 кг) с различными видами сыпучего сырья, такими как: мука, сахар, соль, сухие кормовые смеси и прочее, в емкости на высоту выгрузки 955 мм.
Подъем мешка осуществляется с помощью мотор-редуктора с электроприводом. Отключение привода в конечных положениях производится с помощью индуктивных датчиков.

Состав: 3D Сборка

Софт: SolidWorks 2019 sp3

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Опрокидыватель мешков электромеханический

ОМ-01.02.00.000 Лоток/

ОМ-01.02.00.000 Лоток/ОМ-01.02.00.000 Лоток.SLDASM

ОМ-01.02.00.000 Лоток/ОМ-01.02.00.002 Стенка.SLDPRT

ОМ-01.02.00.000 Лоток/ОМ-01.02.00.003 Проушина.SLDPRT

ОМ-01.02.00.000 Лоток/ОМ-01.02.00.001 Лоток.SLDPRT

ОМ-01.00.00.003 Заглушка резиновая.SLDPRT

ОМ-01.00.00.000 Опрокидыватель мешков.SLDASM

Крепеж/

Крепеж/Шайба A 8.22 ГОСТ 10450-78.SLDPRT

Крепеж/Шайба A 6.22 ГОСТ 10450-78.SLDPRT

Крепеж/Washer 13 DIN 1441 - St.sldprt

Крепеж/Screw DIN 6912 - М14 x 50 - 8.8.SLDPRT

Крепеж/Screw DIN 6912 - M14x80-8.8.SLDPRT

Крепеж/Шайба 12 ГОСТ 6402-70.SLDPRT

Крепеж/Screw DIN 6912 - M14x70-8.8.SLDPRT

Крепеж/Шайба 10 ГОСТ 6402-70.SLDPRT

Крепеж/Screw DIN 6912 - M10x30-8.8.SLDPRT

Крепеж/Болт М8-6gx55 ГОСТ 7796-70.SLDPRT

Крепеж/Screw DIN 6912 - M12x30-8.8.SLDPRT

Крепеж/Винт А2.М6-6gx30-28 ГОСТ 17474-80.SLDPRT

Крепеж/Шайба 16Л ГОСТ 6402-70.SLDPRT

Крепеж/Screw DIN 6912 - M8x25-8.8.SLDPRT

Крепеж/Гайка М10-6H ГОСТ 5915-70.SLDPRT

Крепеж/Винт А2.М6-6gx40-28 ГОСТ 17474-80.SLDPRT

Крепеж/Screw DIN 6912 - М14 x 40 - 8.8.SLDPRT

Крепеж/Screw DIN 6912 - M16x25-8.8.SLDPRT

Крепеж/Гайка М14-6H ГОСТ 5915-70.SLDPRT

Крепеж/Шайба 14 ГОСТ 6402-70.SLDPRT

Крепеж/Гайка М8-6H ГОСТ 5915-70.SLDPRT

Крепеж/Шуруп 3-2,5x7.3 ГОСТ 1144-80.SLDPRT

Крепеж/Шайба 8 ГОСТ 6402-70.SLDPRT

Крепеж/Шайба 6 ГОСТ 6402-70.SLDPRT

Крепеж/Винт А2.М10-6gx40 ГОСТ 17474-80.SLDPRT

Крепеж/Гайка М6-6H ГОСТ 5915-70.SLDPRT

Кабель_Щиток-Мотор.SLDPRT

ОМ-01.00.00.002 Заглушка.SLDPRT

ОМ-01.00.00.004 Активатор датчика.SLDPRT

ОМ-01.03.00.000 Электрошкаф/

ОМ-01.03.00.000 Электрошкаф/ОМ-01.03.00.001 Корпус.SLDPRT

ОМ-01.03.00.000 Электрошкаф/Наклейка СТОП.SLDPRT

ОМ-01.03.00.000 Электрошкаф/AGRO_Cable gland_Progress_1000_16_11.SLDPRT

ОМ-01.03.00.000 Электрошкаф/ОМ-01.03.00.000 Электрошкаф.SLDASM

ОМ-01.03.00.000 Электрошкаф/Кнопки/

ОМ-01.03.00.000 Электрошкаф/Кнопки/Button_Red.SLDPRT

ОМ-01.03.00.000 Электрошкаф/Кнопки/Button_Black.SLDPRT

ОМ-01.03.00.000 Электрошкаф/ОМ-01.03.00.003 Прокладка.SLDPRT

ОМ-01.03.00.000 Электрошкаф/Наклейка ВНИЗ.SLDPRT

ОМ-01.03.00.000 Электрошкаф/ОМ-01.03.00.002 Крышка.SLDPRT

ОМ-01.03.00.000 Электрошкаф/Наклейка ВВЕРХ.SLDPRT

Мотор-редуктор/

Мотор-редуктор/Мотор.SLDPRT

Мотор-редуктор/Вал выходной.SLDPRT

Мотор-редуктор/Крышка.SLDPRT

Мотор-редуктор/Редуктор_1ст.SLDPRT

Мотор-редуктор/Редуктор_2ст.SLDPRT

Мотор-редуктор/Мотор-редуктор СММ 050х110_U_400_80B5_DZ_M2_UC1.SLDASM

ОМ-01.00.00.005 Кожух.SLDPRT

Цепь/

Цепь/Крюк.SLDPRT

Цепь/Звено.SLDPRT

Цепь/Цепь В2-5х20 ГОСТ 2319-81.SLDASM

ОМ-01.00.00.001 Фланец.SLDPRT

Датчик индуктивный/

Датчик индуктивный/E2EF_X7D1_BASE.sldprt

Датчик индуктивный/E2EF_X7D1.SLDASM

Датчик индуктивный/E2EF_X7D1_CLAMPING_NUT.sldprt

Датчик индуктивный/E2EF_X7D1_TOOHTED_WASHER.sldprt

ОМ-01.01.00.000 Рама/

ОМ-01.01.00.000 Рама/60 х 40 х 3.sldlfp

ОМ-01.01.00.000 Рама/ОМ-01.01.00.000 Рама.SLDPRT
