Подъемник ПН-1.00.00.000СБ

0
8
303
1
0
200
3D модель Подъемник ПН-1.00.00.000СБ

Подъемник ПН-1.00.00.000СБ предназначен для ручной загрузки токарных станков. Он выполнен в виде тележки с неповоротными и поворотными колесами и со стойкой, имеющей двутавровую стрелу. На скобе стрелы подвешена ручная таль грузоподъемностью 500 кг
Имеется комплект рабочих чертежей

Подъемник
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Есефьев Александр
Дата
10.07.2018
Язык
Русский
Состав
Модели деталей и сборок 3D
Софт
SolidWorks 2007 Как открыть?
Содержимое архива
  • ПН-1.01.00.000СБ Каркас.SLDASM
  • Гайка М16-7Н.58.019 ГОСТ 5915-70.SLDPRT
  • Швеллер 12 ГОСТ8240-72.SLDPRT
  • ПН-1.00.00.000СБ Подъемник.SLDASM
  • Таль 1-0,5-3 ГОСТ2799-75.SLDPRT
  • ПН-1.01.00.013 Ребро.SLDPRT
  • ПН-1.01.00.015 Упор.SLDPRT
  • ПН-1.02.00.002 Распорка.SLDPRT
  • ПН-1.04.00.000СБ Опора.SLDASM
  • ПН-1.01.00.010 Накладка.SLDPRT
  • Гайка М16х1,5-7Н ГОСТ 5916-70.SLDPRT
  • ПН-1.01.00.003 Основание.SLDPRT
  • Подшипник 60204 ГОСТ7242-81.SLDPRT
  • ПН-1.03.00.000СБ Кронштейн.SLDASM
  • ПН-1.04.00.002 Призма.SLDPRT
  • ПН-1.00.00.001 Ось.SLDPRT
  • ПН-1.01.00.006 Подкос.SLDPRT
  • ПН-1.03.00.002 Щека.SLDPRT
  • ПН-1.01.00.012 Втулка.SLDPRT
  • ПН-1.03.00.003 Опора.SLDPRT
  • ПН-1.02.00.000СБ Колесо.SLDASM
  • Шайба 16.0.019 ГОСТ 11371-78.SLDPRT
  • ПН-1.03.00.001 Ось.SLDPRT
  • ПН-1.01.01.002 Стойка.SLDPRT
  • ПН-1.01.00.007 Накладка.SLDPRT
  • ПН-1.01.00.002 Стойка.SLDPRT
  • ПН-1.00.00.002 Втулка.SLDPRT
  • ПН-1.01.00.004 Направляющая.SLDPRT
  • Трос.SLDPRT
  • ПН-1.02.00.001 Колесо.SLDPRT
  • Швеллер 16 ГОСТ8240-72.SLDPRT
  • ПН-1.01.00.011 Ось.SLDPRT
  • Кольцо В47 ГОСТ 13941-86.SLDPRT
  • ПН-1.04.00.003 Ограничитель.SLDPRT
  • Кольцо А20 ГОСТ 13940-86.SLDPRT
  • ПН-1.01.00.014 Подвеска.SLDPRT
  • ПН-1.04.00.001 Опора.SLDPRT
  • Деталь.SLDPRT
  • ПН-1.01.00.009 Вкладыш.SLDPRT
  • ПН-1.01.00.005 Накладка.SLDPRT
  • ПН-1.01.00.008 Ручка.SLDPRT
  • ПН-1.01.00.001 Двутавр 12 ГОСТ8239-72.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
200

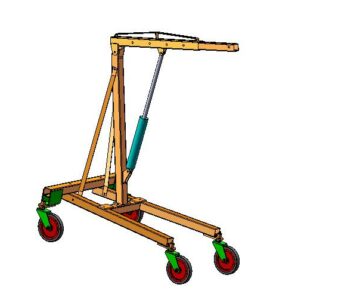

3D модель Гидравлический подъемник ПН-2.00.00.000СБ
Гидравлический подъемник ПН-2.00.00.000СБ
40

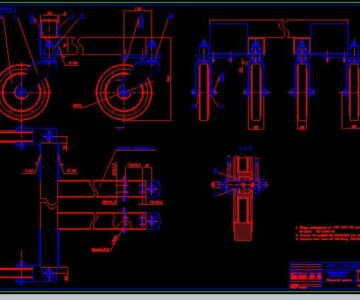

Чертеж ПН-2 СБ Реконструкция тележки подъемника
