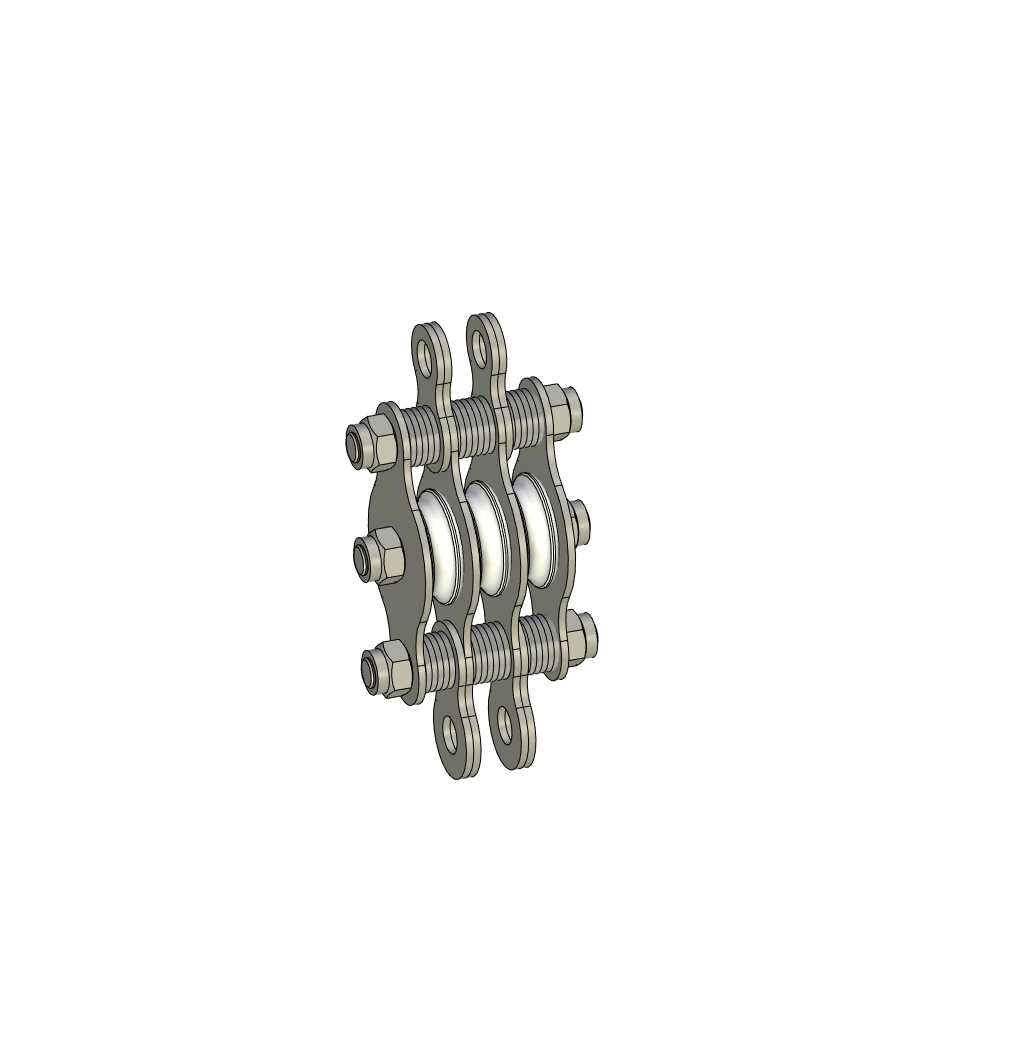

Полиспаст (один из вариантов)

Делал для себя из того, что было. Ролики из АлиЭкспресса, с подшипниками. Всё остальное лазерная раскройка.
Толщина листа 1,5мм, размер ролика 30мм, под шнур 6 мм. Размер между зацепными отверстиями 100 мм.

Состав: 3D сборка

Софт: T-FLEX CAD 17

Файлы:

PS-010.00 Пластина промежуточная.grb

PS-011.00 Пластина промежуточная (удлинённая).grb

PS-011.01 Пластина промежуточная (удлинённая).grb

PS-020.00 Шайба распорная.grb

PS-030.00 Шпилька.grb

PS-031.00 Шпилька.grb

PS-090.00 Сборка.grb

PS-099.00 Сборка.grb

PS-099.00 Сборка.jpg

PS-099.00 Сборка.stp

Ролик 8х30х11.grb
