Блок монтажный (полиспаст-блок 3-х роликовый с максимальным усилием на крюк - 0,5 т).

1
2
26
0
0
70

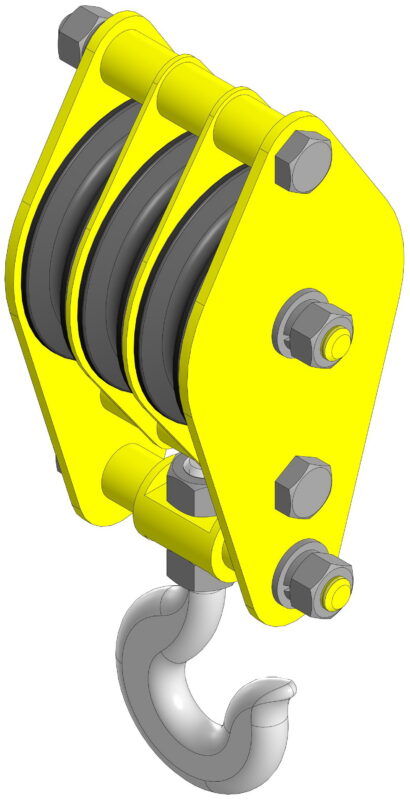

Полиспаст-блок 3-х роликовый представляет собой одинарный блок из трёх параллельных роликов, установленных на одной оси.
Применяется в полиспастных системах для облегчения усилий по поднятию грузов и повышения коэффициента полезного действия (КПД) в полиспастных системах.


Сообщить о проблеме
Дата
31.03.2025
Язык
Русский
Состав
3D-модель с чертежами для изготовления.
Софт
КОМПАС-3D 23 Как открыть?
Содержимое архива
  • Блок в сборе БМ.02.2023.100.000 СБ
    • Блок БМ.02.2023.100.001.cdw
    • Блок БМ.02.2023.100.001.jpg
    • Блок БМ.02.2023.100.001.m3d
    • Блок в сборе БМ.02.2023.100.000 СБ.a3d
    • Блок в сборе БМ.02.2023.100.000 СБ.cdw
    • Блок в сборе БМ.02.2023.100.000 СБ.jpg
  • Листовой раскрой dxf
    • Пластина БМ.02.2023.000.005_S2_Ст3_2шт.dxf
    • Щека БМ.02.2023.000.007_S4_Ст3_2шт.dxf
  • Блок монтажный БМ.02.2023.000.000 СБ.a3d

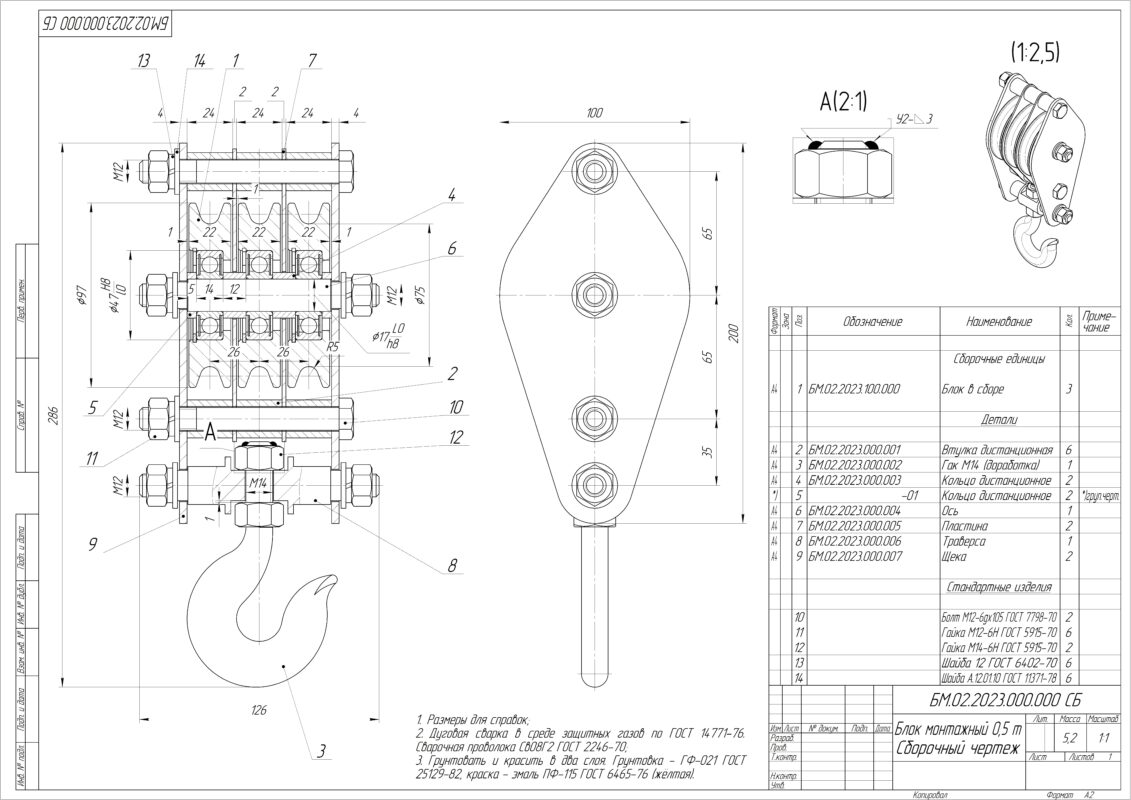

  • Блок монтажный БМ.02.2023.000.000 СБ.cdw
  • Блок монтажный БМ.02.2023.000.000 СБ.jpg
  • Блок монтажный.jpg
  • Втулка дистанционная БМ.02.2023.000.001.cdw
  • Втулка дистанционная БМ.02.2023.000.001.jpg
  • Втулка дистанционная БМ.02.2023.000.001.m3d
  • Гак М14 (доработка) БМ.02.2023.000.002.cdw
  • Гак М14 (доработка) БМ.02.2023.000.002.jpg
  • Гак М14 (доработка) БМ.02.2023.000.002.m3d
  • Кольцо дистанционное БМ.02.2023.000.003.cdw
  • Кольцо дистанционное БМ.02.2023.000.003.jpg
  • Кольцо дистанционное БМ.02.2023.000.003.m3d
  • Ось БМ.02.2023.000.004.cdw
  • Ось БМ.02.2023.000.004.jpg
  • Ось БМ.02.2023.000.004.m3d
  • Пластина БМ.02.2023.000.005.cdw
  • Пластина БМ.02.2023.000.005.jpg
  • Пластина БМ.02.2023.000.005.m3d
  • Траверса БМ.02.2023.000.006.cdw
  • Траверса БМ.02.2023.000.006.jpg
  • Траверса БМ.02.2023.000.006.m3d
  • Щека БМ.02.2023.000.007.cdw
  • Щека БМ.02.2023.000.007.jpg
  • Щека БМ.02.2023.000.007.m3d
