Проект скребкового конвейера с высокими скребками

Кубанский государственный технологический университет
Кафедра машины и аппараты пищевых производств
Курсовая работа по дисциплине Подъемно-транспортные установки
На тему: Проект скребкового конвейера с высокими скребками
Краснодар 2012

Цель курсового проекта – проектный расчет скребкового конвейера.
В процессе проектирования определены основные размеры конвейера, выбраны несущий элемент и тяговый орган, определена мощность электродвигателя привода, выбраны элементы приводного и натяжного устройств, выбран тип электродвигателя. Рассмотрены вопросы стандартизации в курсовом проекте.
Пояснительная записка 25 листов, 5 рисунков, 4 источника.
Графическая часть 2.5 листа формата А1.
Техническая характеристика:
Производительность-50 т/ч
Транспортируемый материал-крупа пшеничная
Мощность электродвигателя-11 кВт
Масса-4000 кг
Габариты: длина-46420 мм., ширина-1400 мм., высота-4988 мм.

Состав: Скребковый конвейер (ВО), Натяжное устройство (ВО), Деталировка(вал, натяжной винт, крышка редуктора), ПЗ. Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Проект скребкового конвейера с высокими скребками

Просмотр файлов

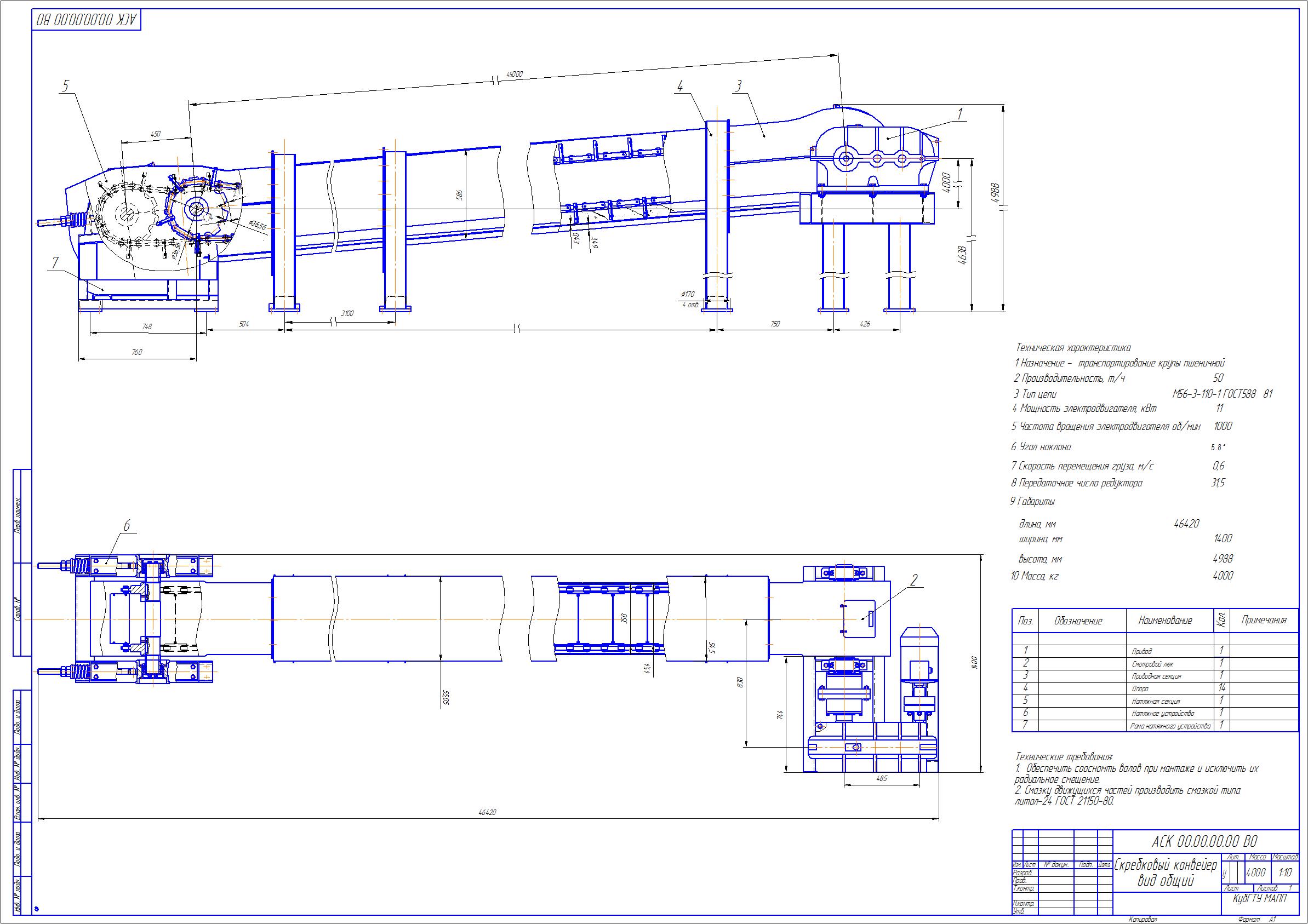

ГОТОВО\11 Общий вид ГОТОВО.cdw
ГОТОВО\22 Натяжное Устройство ГОТОВО.cdw
ГОТОВО\33 Вал ГОТОВО.cdw
ГОТОВО\44 натяжной винт ГОТОВО.cdw
ГОТОВО\55 Крышка редуктора ГОТОВО.cdw
ГОТОВО\Поясниелная записка
ГОТОВО\Поясниелная записка
ГОТОВО\Поясниелная записка
ГОТОВО\Поясниелная записка
ГОТОВО\Поясниелная записка
ГОТОВО\Поясниелная записка
ГОТОВО
