Привод скребкового конвейера

ГОСУДАРСТВЕННОЕ УЧРЕЖДЕНИЕ
ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ
«БЕЛОРУССКО-РОССИЙСКИЙ УНИВЕРСИТЕТ»
Кафедра «Основы проектирования машин»
ПРИВОД СКРЕБКОВОГО КОНВЕЙЕРА
Курсовой проект по дисциплине
«Детали машин и основы конструирования»
Могилев 2017

Техническое задание
Тяговое усилие на приводном барабане: Ft=5,0кН.
Шаг цепи, мм / число зубьев приводной звездочки 7, t=125/z=8.
Частота вращения приводной звездочки 7, мин-1: n=13 мин-1
Расстояние между опорами приводного вала: L=435 мм.
Межосевое расстояние цепной передачи, мм: aЦ,=334 мм
Срок службы привода 5 лет.
Режим работы пятидневный, двухсменный, нормальный

Содержание 2
Введение 3
1 Энергетический и кинематический расчеты привода 4
1.1 Подбор электродвигателя 4
1.2 Определение частот вращения, угловых скоростей и крутящих моментов на валах 6
2 Расчёт тихоходной передачи редуктора 9
2.1 Выбор материалов, термообработки и определение допускаемых напряжений для зубчатых колёс 9
2.2 Проектный расчёт тихоходной передачи 11
2.3 Проверочные расчёты тихоходной передачи 12
2.3.1 Проверочный расчет тихоходной передачи по контактным напряжениям 12
2.3.2 Проверочный расчет тихоходной передачи по напряжениям изгиба 14
2.3.3 Тепловой расчёт червячного редуктора 15
3 Расчет валов привода 19
3.1 Проектный расчет всех валов привода 19
3.2 Проверочный расчёт тихоходного вала редуктора на усталостную выносливость 20
4 Подбор подшипников для валов привода 27
4.1 Предварительный выбор подшипников качения для всех валов привода и его обоснование 27
4.2 Проверочный расчёт подшипников качения ведомого вала редуктора на динамическую и статическую грузоподъёмность 27
5 Расчёт шпоночных соединений 29
6 Выбор муфт 30
7 Смазка редуктора и узлов привода 31
8 Техника безопасности и экологичность проекта 32
Заключение 33
Список использованных источников 34
Приложения

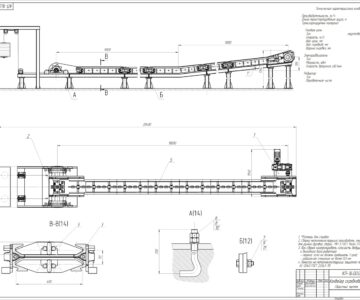

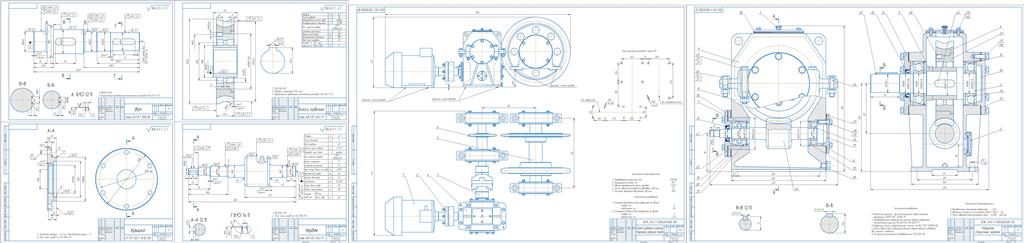

Состав: СБ, общий вид, чертежи 4 деталей, спецификация, ПЗ Язык документа

Софт: КОМПАС-3D V15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Привод скребкового конвейера

Редуктор черв.cdw
содержание.docx
титульный.docx
титульный папка.docx
Спецификация.spw
Спецификация - общий вид.spw
Спецификация - приводной вал.spw
Деталеровка.cdw
Общий вид.cdw
Записка.docx
