Привод скребкового конвейера

Белорусско-Российский университет
Кафедра основы проектирования машин
Курсовой проект по дисциплине "Детали машин"
на тему: "Привод скребкового конвейера"
Могилев 2017

Исходные данные
схема привода конвейера
Вращающий момент на приводной звездочке , Н:Ft=726 Н.
Шаг цепи, мм / число зубьев приводной звездочки, t=125/z=8.
Частота вращения приводной звездочки , мин-1: n=75 мин-1
Расстояние между опорами приводного вала:L=335 мм.
Межосевое расстояние цепной передачи, мм: aЦ,=324 мм
Срок службы привода 7 лет.
Режим работы пятидневный, двухсменный, легкий

В данной работе производится расчет и подборка деталей для косозубого редуктора, валов, и привода конвейера.

Графическая часть содержит общий вид конвейера, сборочный чертеж редуктора, и деталировку редуктора.

Содержание
Введение
1. Энергетический и кинематический расчеты привода
2. Расчёт тихоходной передачи редуктора
3. Расчёт быстроходной передачи
4. Расчет валов привода
5. Подбор подшипников для валов привода
6. Расчёт шпоночных соединений
7. Выбор муфт
8. Смазка редуктора и узлов привода
9. Техника безопасности и экологичность проекта
Заключение
Список использованных источников
Приложения

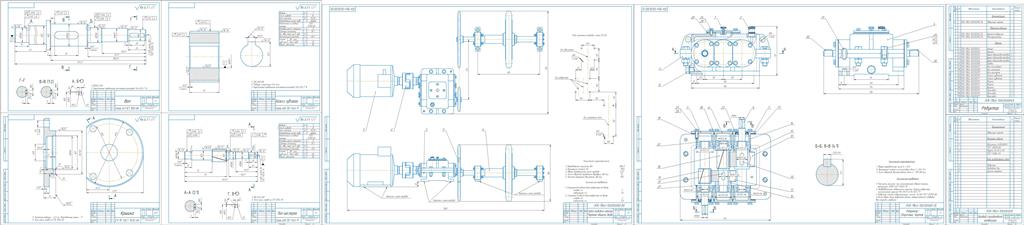

Состав: Общий вид конвейера (ПСК), Сборочный чертеж редуктора (СБ), деталировка (вал, колесо зубчатое, крышка, вал-шестерня) Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Детали машин / Привод скребкового конвейера

Просмотр файлов
Деталеровка.cdw
Общий вид.cdw
Редуктор 1 лист.cdw
Записка.docx
содержание.docx
Спецификация - общий вид.spw
Спецификация - приводной вал.spw
Спецификация.spw
