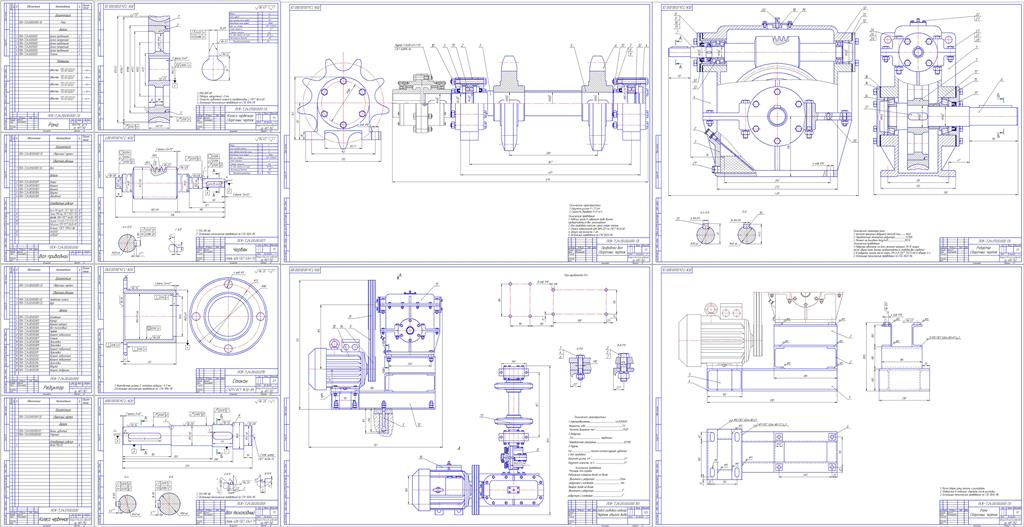

Привод скребкового конвейера uпр=12.905

Белорусско-Российский университет
Кафедра «Основы проектирования машин»
Курсовой Проект
по дисциплине «Детали машин»
на тему «Привод скребкового конвейера»

Исходные данные к расчету следующие:
Окружное усилие на звёздочке Ft = 2.1 кН;
Окружная скорость v=1.1 м/с-1;
Шаг цепи P=63.5 мм;
Число зубьев приводной звездочки Z=9;
Срок службы редуктора t=6 лет.

Введение 3
1 Энерго-кинематический расчет привода 4
1.1 Подбор электродвигателя 5
2 Проектный расчет передач редуктора 9
2.1 Выбор материалов и определение допускаемых напряжений для червячной передачи 9
2.2 Проектный расчёт червячной передачи 10
3.1 Проверочный расчет передачи по контактным напряжениям 14
3.2 Проверочный расчёт передачи по напряжениям изгиба 14
4 Тепловой расчет редуктора 16
5.1 Расчет ременной передачи 17
7 Обоснование и расчет основных размеров корпусов редуктора 22
8 Проверочный расчет вала редуктора 24
8.1 Определение опасных сечений вала 26
8.2 Проверочный расчет вала на усталостную выносливость 27
9 Выбор и расчет подшипников привода 33
9.1 Радиальные нагрузки на подшипники 33
9.2 Осевые нагрузки на подшипники 33
9.3 Расчет подшипников по динамической грузоподъемности 35
9.4 Расчет подшипников по статической грузоподъемности 36
10 Выбор и расчет соединений «вал-ступица» 37
11 Выбор соединительных муфт 38
12 Обоснование и выбор смазочных материалов 39
Заключение 40
Список используемых источников 41
