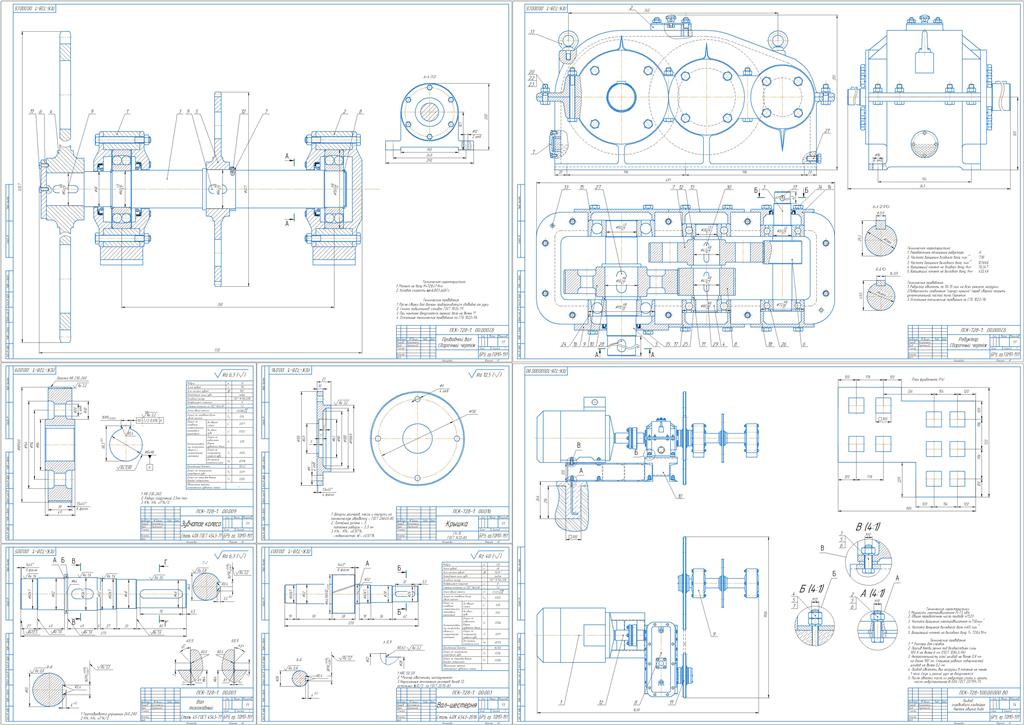

Привод скребкового конвейера uпр=11.23

Белорусско- Российский университет
Кафедра основы проектирования машин
Курсовой проект по дисциплине "Детали машин"
На тему "Привод скребкового конвейера"
Могилев 2021

Вращающий момент на одной приводной звездочке 7 Т=728 Н∙м;
Шаг цепи-125 мм; число зубьев на приводной звездочке 7 z=8;
Частота вращения звёздочки n = 〖65 мин〗^(-1);
Расстояние между опорами приводного вала L = 370мм;
Дополнительные указания к проектированию:
‒ срок службы привода – 3 года;
‒ режим работы пятидневный, двухсменный, легкий;
‒ привод нереверсивный;
‒ степень точности изготовления колес ‒ 7-я;
‒ допускается кратковременная 3-кратная перегрузка;
‒ в звездочку 5 цепной передачи необходимо встроить предохранительное устройство (муфту) по вращающему моменту;
‒ межосевое расстояние цепной передачи первоначально принять aц = 1800 мм, при необходимости уточнить в ходе ее расчета.

Содержание

Введение................................................................................................. 4
1. Энерго-кинематический расчёт приво-да.......................................... 5
1.1. Подбор электродвигателя............................................................... 6
1.2. Определение частот вращения и моментов на ва-лах.................... 8
2. Расчёт цилиндрической тихоходной передачи редуктор……….. 12
2.1. Исходные данные ........................................................................... 12
2.2. Выбор материалов, допускаемых напряже-ний............................. 12
2.3. Проектный расчет цилиндрической косозубой передачи……... 16
2.4. Проверочные расчеты цилиндрической косозубой передачи... 18
2.5. Расчет геометрии передачи и оформление результатов............. 22
3. Расчёт цилиндрической быстроходной передачи редуктор…….. 22
3.1. Исходные данные ........................................................................... 22
3.2. Выбор материалов, допускаемых напряжений............................ 23
3.3. Проектный расчет цилиндрической косозубой передачи……... 28
3.4. Проверочные расчеты цилиндрической косозубой передачи... 30
3.5. Расчет геометрии передачи и оформление результатов .............. 33
4. Расчет цепной пердачи...................................................................... 34
4.1. Исходные данные............................................................................ 34
4.2. Параметры цепной передачи........................................................ 39
5. Проектирование вала......................................................................... 39
5.1. Алгоритм расчета вала на усталостную выносли-вость................ 40
5.2. При статических перегрузках напряжения, рассчитанные по формулам, удваиваются ................................................................................ 46
6. Подбор подшипников для валов приво-да......................................... 48
6.1. Предварительный выбор подшипников каче-ния.......................... 48
6.2. Предварительный выбор подшипников каче-ния.......................... 49
7. Расчет шпоночных соедине-ний......................................................... 54
8. Выбор муфт......................................................................................... 55
9. Смазка редуктора и узлов привода................................................... 55
10. Техника безопасности и экологичность проек-та........................... 56
Заключение............................................................................................. 57
Список литературы................................................................................ 58
