Проектирование и расчет перегрузочного устройства с нестандартной лебедкой

ДИТИ НИЯУ МИФИ
Кафедра технологии машиностроения
Дипломный проект на тему "Проектирование и расчет перегрузочного устройства с нестандартной лебедкой"
Димитровград 2015

Объектом исследования в данном дипломном проекте является лебёдка внутриобъектового транспортного контейнера, предназначенного для перемещения закрытых источников ионизирующего излучения (контейнеров, содержащих ядерные материалы, либо ОТВС). Лебедка устанавливается непосредственно на транспортный контейнер и служит для загрузки контейнера с ОЯТ в его внутреннюю полость и выгрузки контейнера с ОЯТ из ТК, после его перемещения.

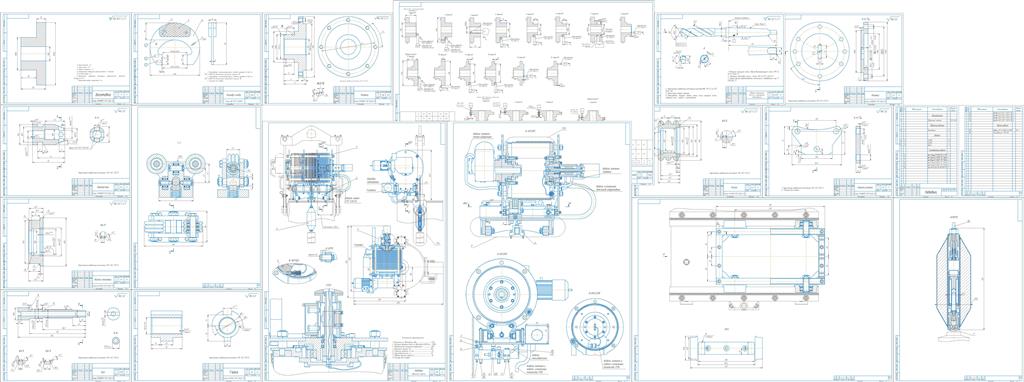

В графической части проекта выполняются сборочный чертёж лебедки, чертежи деталей и сборочных единиц.

Содержание

ВВЕДЕНИЕ………………………………………………………………………7
1.КОНСТРУКТОРСКАЯ ЧАСТЬ 9
1.1. Обзор конструкций грузоподъемных машин и их оснастки……………..9
1.2 Расчет мощности привода ..7
1.3. Расчет цилиндрической передачи на прочность 42
1.4 Расчет червячной передачи на прочность 47
1.5 Расчет реакций в подшипниках 50
Вывод…………………………………………………………………………………………..57
2.ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ 58
2.1 Анализ технологичности конструкции детали 58
2.2 Установление типа производства 58
2.3 Выбор заготовки 59
2.4 Маршрутный технологический процесс механической обработки 61
2.5 Расчет припусков 62
2.6 Выбор оборудования, режущего, мерительного и вспомогательного инструментов 65
2.7 Расчет режимов резания 68
2.8 Нормирование технологического процесса…………………….……….. .95
2.9 Расчет специального режущего инструмента……..…………..…… . .…..98
2.10 Расчет специального мерительного инструмента калибр-скоба для контроля 〖∅80к6±〗_0,02^0,21……………………………………………………………...100
Вывод………………………………………………………………………….102
3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ……………………………………………….104
3.1 Характеристика организации производства фланца..............................…104
3.2 Определение формы организации производственного процесса и параметров поточной линии…………..……………………….………….….…..105
3.3 Расчет потребного количества оборудования и производственной площади……………………………………………………………………………111
3.4 Организация труда и заработной платы…………………………………111
3.5 Расчет себестоимости изготовления детали……………………………..118
3.6 Технико-экономические показатели поточной линии………………….122
Вывод….…………………………………………………………….………….126
4 РАЗДЕЛ БЕЗОПАСНОСТИ ЖИЗНЕДЕЯТЕЛЬНОСТИ………………….127
4.1 Мероприятия по обеспечению в основных цехах предприятия безопасных условий по шуму………………………………………………………………….127
4.2 Классификация производств по пожаро- и взрывоопасности………..129
4.3 Методы очистки сточных вод……………………………………………130
Вывод……………………………………………………………………………135
Заключение……………………………………………………………………..136
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 138
