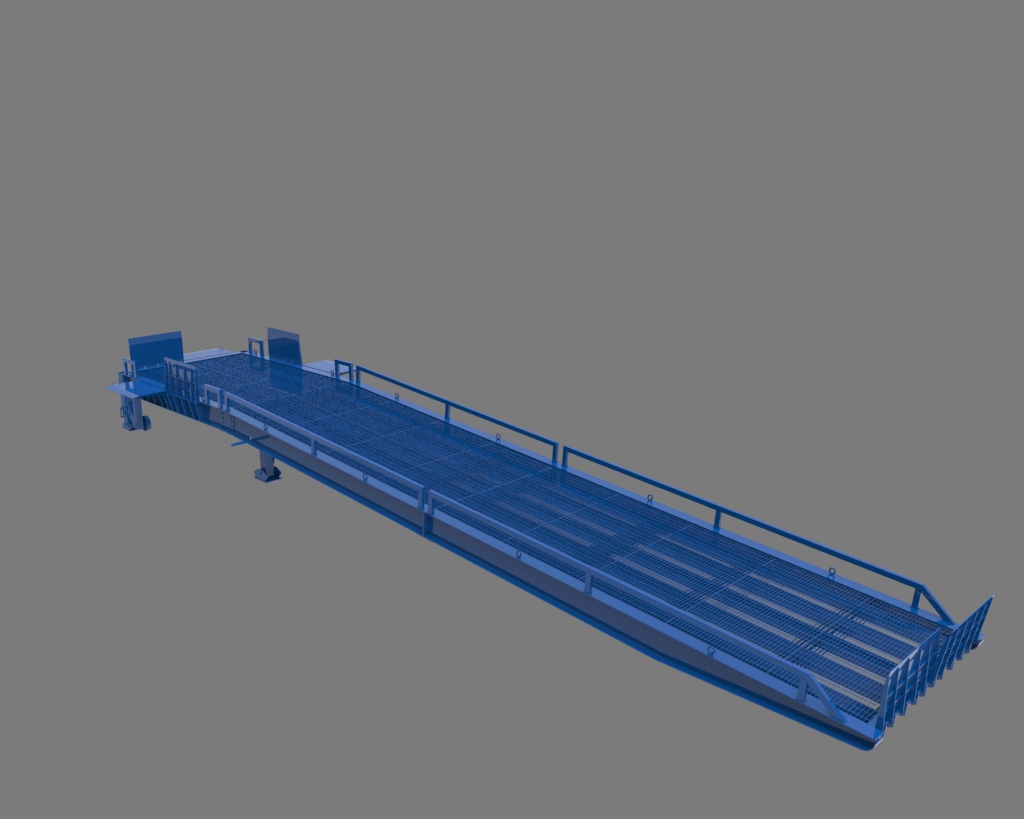

Рампа мобильная перегрузочная

Рампа мобильная трехсторонняя перегрузочная. Оборудование в виде наклонного моста, компенсирующее разницу высот уровня земли и кузова грузового транспортного средства, для ускорения проведения погрузочно-разгрузочных работ. Полностью разборная для удобства транспортировки на место эксплуатации.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Рампа мобильная РМГ12_3\Аппарель нижняя РМ-07.00.00-01.a3d
Рампа мобильная РМГ12_3\Аппарель нижняя РМ-07.00.00.a3d
Рампа мобильная РМГ12_3\Аппарель РМ-06.00.00.a3d
Рампа мобильная РМГ12_3\Балка сварная РМ-03.01.00.a3d
Рампа мобильная РМГ12_3\Крепление опоры левое РМГ12-02.02.00.a3d
Рампа мобильная РМГ12_3\Крепление опоры РМГ12-02.01.00.a3d
Рампа мобильная РМГ12_3\Ограждение верхнее _ РМ12-09.00.00.a3d
Рампа мобильная РМГ12_3\Ограждение среднее _ РМ12-09.00.00.a3d
Рампа мобильная РМГ12_3\Опора РМ-04.00.00.a3d
Рампа мобильная РМГ12_3\Опорная система BPW.a3d
Рампа мобильная РМГ12_3\Палец-держатель РМ-05.00.00.a3d
Рампа мобильная РМГ12_3\Рама горизонтальная РМГ12_3-01.00.00.a3d
Рампа мобильная РМГ12_3\Рама наклонная верхняя РМГ12-02.00.00.a3d
Рампа мобильная РМГ12_3\Рама наклонная РМ-03.00.00.a3d
Рампа мобильная РМГ12_3\Рама наклонная РМГ12-03.00.00.a3d
Рампа мобильная РМГ12_3\Рампа мобильная РМГ12_3-00.00.00.a3d
Рампа мобильная РМГ12_3\РМ12-08.00.00 _ Ограждение нижнее.a3d
Рампа мобильная РМГ12_3\~$-06.00.06 _ Ручка.m3~
Рампа мобильная РМГ12_3\~$арабин.m3~
Рампа мобильная РМГ12_3\~$еллер поперечный РМГ12-03.00.06.m3~
Рампа мобильная РМГ12_3\~$лка боковая прямая 01.m3~
Рампа мобильная РМГ12_3\~$лка боковая прямая.m3~
Рампа мобильная РМГ12_3\~$онштейн _ РМ-01.00.15.m3~
Рампа мобильная РМГ12_3\~$убка РМГ12-01.00.07.m3~
Рампа мобильная РМГ12_3\Балка боковая косая РМГ12-03.01.01.m3d
Рампа мобильная РМГ12_3\Балка боковая несущая РМГ12-01.00.01.m3d
Рампа мобильная РМГ12_3\Балка боковая прямая РМ-02.00.01.m3d
Рампа мобильная РМГ12_3\Балка боковая прямая РМГ12-02.00.01-01.m3d
Рампа мобильная РМГ12_3\Балка боковая прямая РМГ12-02.00.01.m3d
Рампа мобильная РМГ12_3\Балка передняя РМГ12_3-01.00.02.m3d
Рампа мобильная РМГ12_3\Балка поперечная РМ-01.00.04.m3d
Рампа мобильная РМГ12_3\Балка поперечная.m3d
Рампа мобильная РМГ12_3\Боковина крепления малая РМГ12-02.02.00.m3d
Рампа мобильная РМГ12_3\Боковина крепления РМГ12-02.02.02.m3d
Рампа мобильная РМГ12_3\Вал BPW.m3d
Рампа мобильная РМГ12_3\Втулка РМ-00.00.07.m3d
Рампа мобильная РМГ12_3\Втулка РМГ12-00.00.07.m3d
Рампа мобильная РМГ12_3\Держатель _ РМГ12-03.00.07.m3d
Рампа мобильная РМГ12_3\Держатель малый РМ-07.00.02.m3d
Рампа мобильная РМГ12_3\Держатель РМГ12-01.00.09.m3d
Рампа мобильная РМГ12_3\Домкрат.m3d
Рампа мобильная РМГ12_3\Домкрат1.m3d
Рампа мобильная РМГ12_3\Заглушка РМГ12-01.00.08.m3d
Рампа мобильная РМГ12_3\Карабин винтовой М5.m3d
Рампа мобильная РМГ12_3\Карабин.m3d
Рампа мобильная РМГ12_3\Колесо GA 250x60256CA.m3d
Рампа мобильная РМГ12_3\Кронштейн _ РМ-01.00.15.m3d
Рампа мобильная РМГ12_3\Кронштейн _ РМГ12-01.00.15.m3d
Рампа мобильная РМГ12_3\Круг малый РМ-07.00.03.m3d
Рампа мобильная РМГ12_3\Круг РМ-06.00.03.m3d
Рампа мобильная РМГ12_3\Лист-полка РМГ12-03.01.02.m3d
Рампа мобильная РМГ12_3\Лист-сектор РМ-03.01.03.m3d
Рампа мобильная РМГ12_3\Лист балки прямой РМГ12-00.00.02.m3d
Рампа мобильная РМГ12_3\Лист балки РМГ12-00.00.01.m3d
Рампа мобильная РМГ12_3\Лист гнутый верхний.m3d
Рампа мобильная РМГ12_3\Лист гнутый малый РМГ12-00.00.04-01.m3d
Рампа мобильная РМГ12_3\Лист гнутый малый РМГ12-00.00.04.m3d
Рампа мобильная РМГ12_3\Лист гнутый нижний РМ-07.00.04-01.m3d
Рампа мобильная РМГ12_3\Лист гнутый нижний РМ-07.00.04.m3d
Рампа мобильная РМГ12_3\Лист гнутый опорный.m3d
Рампа мобильная РМГ12_3\Лист гнутый РМ-06.00.01.m3d
Рампа мобильная РМГ12_3\Лист крепежный большой РМ-07.00.07.m3d
Рампа мобильная РМГ12_3\Лист крепежный РМ-07.00.06.m3d
Рампа мобильная РМГ12_3\лист крепления РМГ12-02.02.00.m3d
Рампа мобильная РМГ12_3\Лист опоры РМГ12-01.00.10.m3d
Рампа мобильная РМГ12_3\Лист прямой опорный РМГ12-03.00.05.m3d
Рампа мобильная РМГ12_3\Лист РМГ12-00.00.03.m3d
Рампа мобильная РМГ12_3\Настил решетчатый 1000х900.m3d
Рампа мобильная РМГ12_3\Настил решетчатый.m3d
Рампа мобильная РМГ12_3\Опора торцевая.m3d
Рампа мобильная РМГ12_3\Ось колеса РМГ12-00.00.06.m3d
Рампа мобильная РМГ12_3\Палец-держатель РМГ12-05.00.01.m3d
Рампа мобильная РМГ12_3\Палец РМГ12-04.00.03.m3d
Рампа мобильная РМГ12_3\Петля _ РМ-06.00.06.m3d
Рампа мобильная РМГ12_3\Планка длиная РМ-06.00.05.m3d
Рампа мобильная РМГ12_3\Планка РМ-07.00.01.m3d
Рампа мобильная РМГ12_3\Пластина аппарели РМ-07.00.05.m3d
Рампа мобильная РМГ12_3\Пластина опоры РМГ12-04.00.04.m3d
Рампа мобильная РМГ12_3\Пластина с отверстием _ РМГ12-01.00.14.m3d
Рампа мобильная РМГ12_3\Пластина с отверстием РМГ12-01.00.13.m3d
Рампа мобильная РМГ12_3\Пластина угловая _ РМ-02.00.04.m3d
Рампа мобильная РМГ12_3\Пластина угловая _ РМГ12-02.00.05.m3d
Рампа мобильная РМГ12_3\Платик _ РМ12-07.00.01.m3d
Рампа мобильная РМГ12_3\Платик _ РМ12-08.00.01.m3d
Рампа мобильная РМГ12_3\Платик РМГ12-05.00.02.m3d
Рампа мобильная РМГ12_3\Пята РМГ12-04.00.01.m3d
Рампа мобильная РМГ12_3\Ребро РМ-06.00.02.m3d
Рампа мобильная РМГ12_3\РМ-06.00.06 _ Ручка.m3d
Рампа мобильная РМГ12_3\Связь.m3d
Рампа мобильная РМГ12_3\Труба-распорка РМГ12-01.00.12.m3d
Рампа мобильная РМГ12_3\Труба 100х100 РМГ12-01.00.11.m3d
Рампа мобильная РМГ12_3\Труба вертикальная.m3d
Рампа мобильная РМГ12_3\Труба ограждения длиная РМГ12-02.00.03.m3d
Рампа мобильная РМГ12_3\Труба ограждения прямая РМГ12-03.00.02.m3d
Рампа мобильная РМГ12_3\Труба ограждения РМГ12-01.00.06.m3d
Рампа мобильная РМГ12_3\Труба опорная РМГ12-01.00.03.m3d
Рампа мобильная РМГ12_3\Труба опоры РМГ12-04.00.02.m3d
Рампа мобильная РМГ12_3\Трубка косая РМГ12-03.00.03.m3d
Рампа мобильная РМГ12_3\Трубка РМГ12-01.00.07.m3d
Рампа мобильная РМГ12_3\Уголок гнутый.m3d
Рампа мобильная РМГ12_3\Уголок опоры РМГ12-00.00.05.m3d
Рампа мобильная РМГ12_3\Ухо РМ-06.00.04.m3d
Рампа мобильная РМГ12_3\Швеллер-связь РМГ12-03.00.04.m3d
Рампа мобильная РМГ12_3\Швеллер опорный РМГ12-02.00.04.m3d
Рампа мобильная РМГ12_3\Швеллер поперечный РМ-03.00.06.m3d
Рампа мобильная РМГ12_3\Швеллер поперечный РМГ12-03.00.06.m3d
Рампа мобильная РМГ12_3\Швеллер продольный косой РМГ12-02.00.02.m3d
Рампа мобильная РМГ12_3\Швеллер продольный прямой РМГ12-03.00.01.m3d
Рампа мобильная РМГ12_3\Швеллер продольный РМГ12-01.00.05.m3d
Рампа мобильная РМГ12_3
