Конкурс асов 3D-моделирования 2020

Рампа г/п 5т

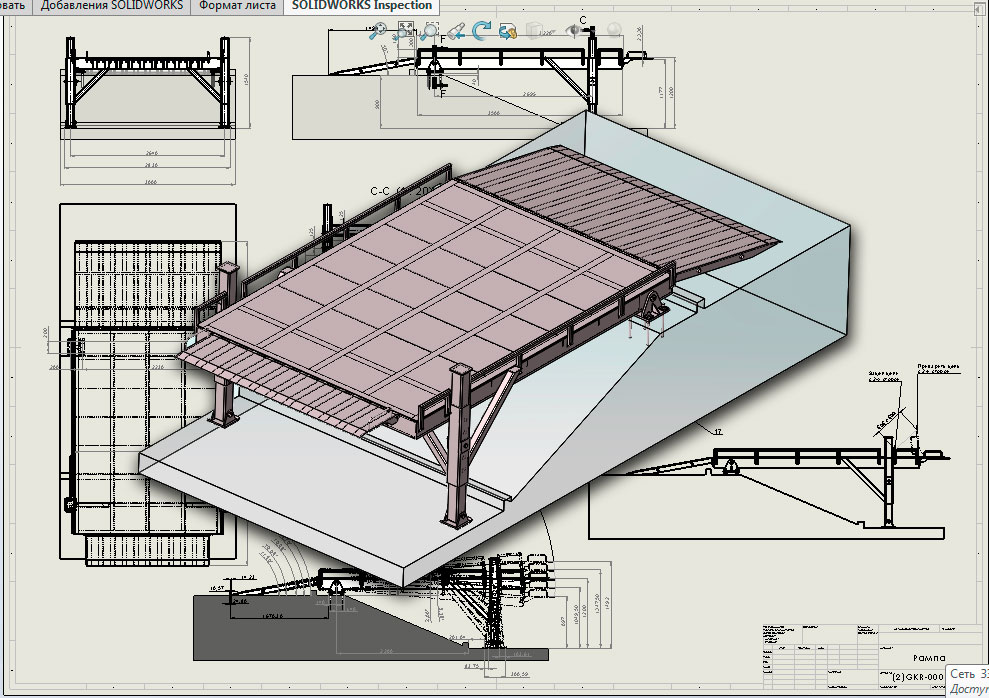

Рампа предназначена для произведения погрузо-разгрузочных работ, с возможностью регулировки высоты. Габаритные размеры 5547х3000х1540 (ДхШхВ), Регулировка высоты осуществляется поднятием или опусканием площадки с помощью погрузчика, фиксация осью через отверстия в опорных трубах, с шагом 125 мм.

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка Язык документа

Софт: SolidWorks 2012

Файлы:
Вар2/
Вар2/(2)curved spring lock washer_din.sldprt
Вар2/(2)GKR-000 СБ.SLDDRW
Вар2/(2)GKR-000.JPG
Вар2/(2)GKR-000.SLDASM
Вар2/(2)GKR-001 ДТ.SLDDRW
Вар2/(2)GKR-001.SLDPRT
Вар2/(2)GKR-002 ДТ.SLDDRW
Вар2/(2)GKR-002.SLDPRT
Вар2/(2)GKR-003 ДТ.SLDDRW
Вар2/(2)GKR-003.SLDPRT
Вар2/(2)GKR-004 ДТ.SLDDRW
Вар2/(2)GKR-004.SLDPRT
Вар2/(2)GKR-005 ДТ.SLDDRW
Вар2/(2)GKR-005.SLDPRT
Вар2/(2)GKR-006 ДТ.SLDDRW
Вар2/(2)GKR-006.SLDPRT
Вар2/(2)GKR-007 ДТ.SLDDRW
Вар2/(2)GKR-007.SLDPRT
Вар2/(2)GKR-008 ДТ.SLDDRW
Вар2/(2)GKR-008.SLDPRT
Вар2/(2)GKR-009 ДТ.SLDDRW
Вар2/(2)GKR-009.SLDPRT
Вар2/(2)GKR-010 СБ.SLDDRW
Вар2/(2)GKR-010.SLDPRT
Вар2/(2)GKR-011 СБ.SLDDRW
Вар2/(2)GKR-011.SLDPRT
Вар2/(2)GKR-012 СБ.SLDDRW
Вар2/(2)GKR-012.SLDPRT
Вар2/(2)GKR-013 ДТ.SLDDRW
Вар2/(2)GKR-013.SLDPRT
Вар2/(2)GKR-014 ДТ.SLDDRW
Вар2/(2)GKR-014.SLDPRT
Вар2/(2)GKR-015 ДТ.SLDDRW
Вар2/(2)GKR-015.SLDPRT
Вар2/(2)GKR-016.SLDPRT
Вар2/(2)GKR-017.SLDPRT
Вар2/(2)GKR-018 ДТ.SLDDRW
Вар2/(2)GKR-018.SLDPRT
Вар2/(2)GKR-019 ДТ.SLDDRW
Вар2/(2)GKR-019.SLDPRT
Вар2/(2)GKR-020.SLDPRT
Вар2/(2)GKR-021 ДТ.SLDDRW
Вар2/(2)GKR-021.SLDPRT
Вар2/(2)GKR-022.SLDPRT
Вар2/(2)GKR-023 ДТ.SLDDRW
Вар2/(2)GKR-023.SLDPRT
Вар2/(2)GKR-024.SLDPRT
Вар2/(2)GKR-025.SLDPRT
Вар2/(2)GKR-026.SLDPRT
Вар2/(2)GKR-027 ДТ.SLDDRW
Вар2/(2)GKR-027.SLDPRT
Вар2/(2)GKR-028 ДТ.SLDDRW
Вар2/(2)GKR-028.SLDPRT
Вар2/(2)GKR-029 СБ.SLDDRW
Вар2/(2)GKR-029.SLDPRT
Вар2/(2)GKR-030 СБ.SLDDRW
Вар2/(2)GKR-030.SLDPRT
Вар2/(2)GKR-031 ДТ.SLDDRW
Вар2/(2)GKR-031.SLDPRT
Вар2/(2)GKR-032 ДТ.SLDDRW
Вар2/(2)GKR-032.SLDPRT
Вар2/(2)GKR-033 ДТ.SLDDRW
Вар2/(2)GKR-033.SLDPRT
Вар2/(2)GKR-034 ДТ.SLDDRW
Вар2/(2)GKR-034.SLDPRT
Вар2/(2)GKR-035 ДТ.SLDDRW
Вар2/(2)GKR-035.SLDPRT
Вар2/(2)GKR-036.SLDPRT
Вар2/(2)GKR-037 ДТ.SLDDRW
Вар2/(2)GKR-037.SLDPRT
Вар2/(2)GKR-100 СБ.SLDDRW
Вар2/(2)GKR-100.SLDASM
Вар2/(2)GKR-200 СБ.SLDDRW
Вар2/(2)GKR-200.SLDASM
Вар2/(2)GKR-300 СБ.SLDDRW
Вар2/(2)GKR-300.SLDASM
Вар2/(2)GKR-Элемент строения.SLDPRT
Вар2/(2)hex bolt gradeab fine_din.sldprt
Вар2/(2)hex nut gradec_din.sldprt
Вар2/(2)split pin_din.sldprt
