Проектирование тележки крановой консольной с нижним механизмом подъёма

МГТУ Баумана
Кафедра ПТМ
Курсовой проект по дисциплине «Конструкция грузоподъёмных машин» разработан
теса «Проектирование крановой консольной тележки с нижним механизмом подъёма».
Калуга 2019 год

Расчетно-пояснительная записка на 30-40 листах формата А4.
3.2. Перечень графического материала КП (плакаты, схемы, чертежи и т.п.)

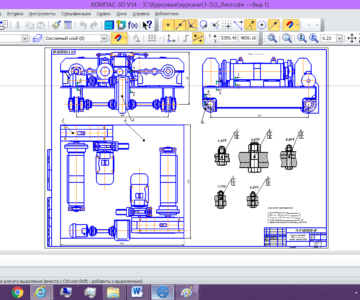

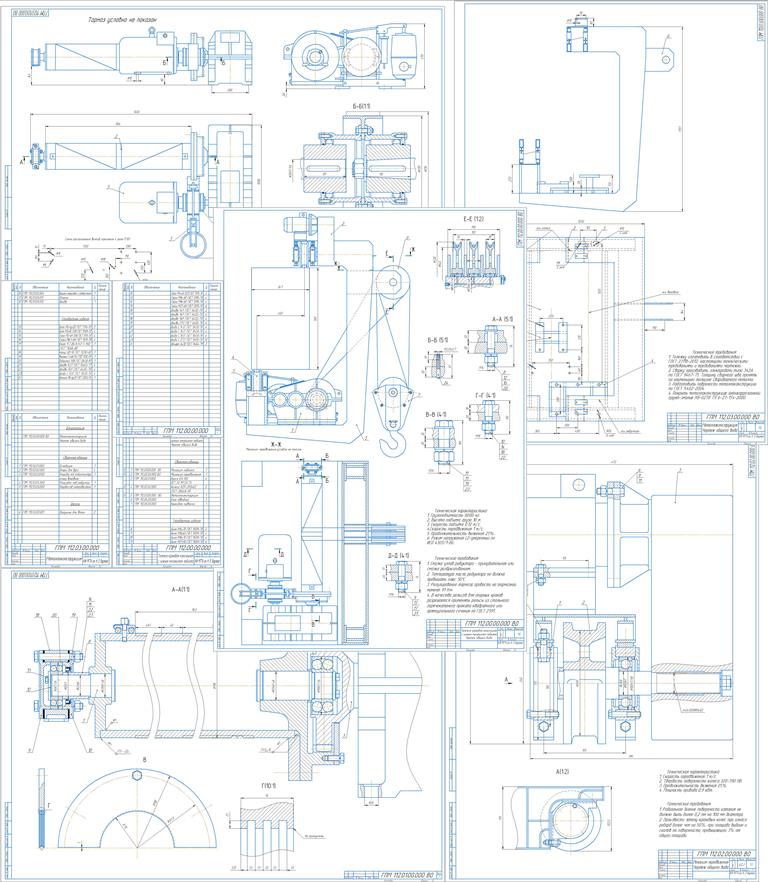

Тележка крановая консольная с нижним механизмом подъема (чертёж общего вида) – 1 лист формата А1;
Механизм подъёма (чертёж общего вида) – 2 листа формата А1;
Механизм передвижения (чертёж общего вида) – 1 лист формата А1
Металлоконструкция (чертёж общего вида) – 1 лист формата А1;

Грузоподъемность m_г=8000 кг;
Высота подъема Н=10 м;
Скорость подъема V=0,12 м/с;
Скорость передвижения V=1" м/с;"
Продолжительность включения ПВ 25%;
Режим нагружения L2 (умеренный);
Группа классификации механизма М4 по ИСО 4301/1

СОДЕРЖАНИЕ
РЕФЕРАТ 4
СОДЕРЖАНИЕ 5
ВВЕДЕНИЕ 5
1. Назначение и область применения тележки 7
2. Описание и обоснование выбранной конструкции тележки 8
3. Расчёт механизма подъёма груза консольной тележки 9
3.1. Расчет канатно-блочной системы 10
3.2. Выбор электродвигателя 17
3.3. Выбор редуктора 18
3.4. Выбор тормоза 19
3.5. Компоновка механизма 20
4. Расчёт механизма передвижения крановой тележки 22
4.1. Определение предварительной массы тележки 22
4.2. Выбор ходовых колес 23
4.3. Расчет сопротивления передвижению 23
4.4. Выбор электродвигателя 24
4.5. Выбор редуктора 25
4.6. Коэффициент запаса сцепления приводных ходовых колес с рельсом при пуске 25
4.7. Расчет тормоза 27
4.8. Возможный вариант компоновка листа «механизм передвижения» 27
5. Уровень стандартизации и унификации 29
ЗАКЛЮЧЕНИЕ 30
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 31
ПРИЛОЖЕНИЕ А 34
ПРИЛОЖЕНИЕ Б 35
