КОМПАС 3D 18

Консольная тележка с боковыми роликами 2,5т

Московский Государственный Технический Университет имени Н.Э.Баумана Кафедра машиностроение. Курсовой проект по дисциплине «Гидравлические машины».
На тему: "Консольная тележка с боковыми роликами", Москва 2017

Задание: спроектировать механизм подъёма груза консольной тележки с боковыми роликами.
Дано: грузоподъёмность m=2,5т; скорость подъёма V=0,2 м/с; высота подъёма H=12 м; режим нагружения L1 - умеренный; группа классификации механизма – М2, по ИСО 4301/1.

Тележка консольная с боковыми роликами
Техническая характеристика
1. Грузоподъёмность, т......................................2,5
2. Высота подъёма груза, м............................12
3. Скорость подъёма груза, м/с.................0,2
4. Режим работы ....................................................L1 M2
5. Продолжительность включения...........ПВ=15%

СОДЕРЖАНИЕ
Расчет механизма подъема груза консольной тележки с боковыми роликами
1. Выбор каната и барабана
1.1 Грузоподъемная сила
1.2 КПД полиспаста
1.3 Наибольшее усилие в ветви каната, набегающего на барабан при
подъеме груза
1.4 Разрывное усилие каната в целом
1.5 Выбор типа каната
1.6 Минимальный диаметр барабана
1.7 Расчетный диаметр барабана
1.8 Длина барабана с двусторонней нарезкой
1.9 Проверка размеров барабанов по условиям
1.10 Угловая скорость барабана
2. Выбор электродвигателя
2.1 Продолжительность включения
2.2 Статическая мощность электродвигателя
2.3 Выбор электродвигателя
2.4 Угловая скорость электродвигателя
3. Выбор редуктора
3.1 Выбор типа редуктора
3.2 Расчет редуктора по радиальной консольной нагрузке
3.3 Передаточное число редуктора
3.4 Грузовой момент на барабане
3.5 Проверка редуктора по грузовому моменту
4. Выбор тормоза
4.1 Статический момент на выходном валу редуктора при торможении
4.2 Тормозной момент, на который регулируют тормоз
5. Компоновка механизма
5.1 Сравнение металлоемкости механизмов подъема
5.2 Условие соседства электродвигателя и барабана
5.3 Условие соседства тормоза и барабана
5.4 Расчет колеи тележки
5.5 Минимальная колея тележки
Выводы

Расчет механизма передвижения консольной тележки
1. Выбор ходовых колес
1.1 Определение предварительной массы тележки
1.2 Давление на ходовое колесо
2. Расчет сопротивления передвижению
3. Выбор электродвигателя
4. Выбор редуктора
17

18
21
5. Определение коэффициента запаса сцепления приводных
колес с рельсом при пуске
6. Выбор тормоза
Список литературы

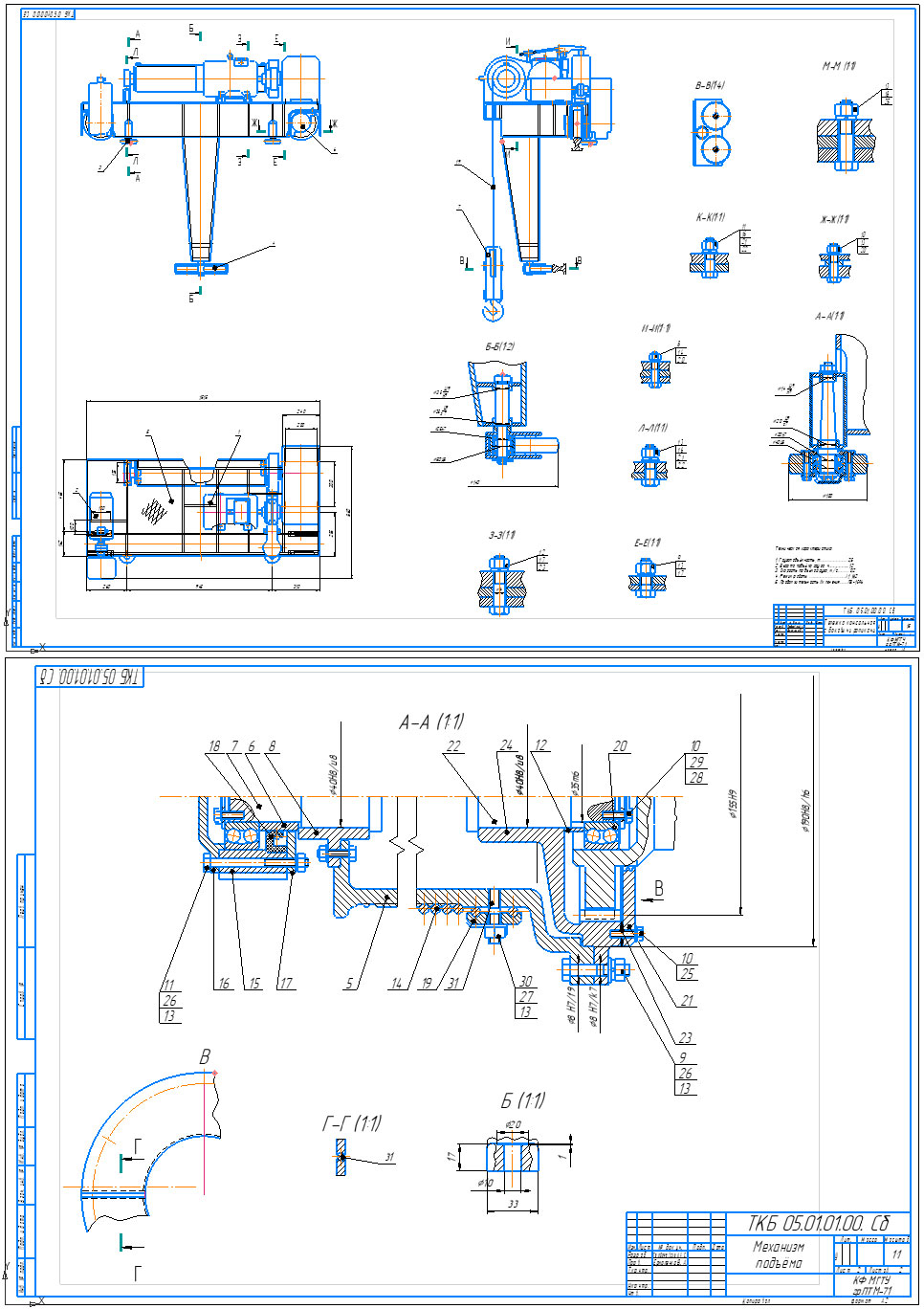

Состав: Механизм подъёма (ВО), Механизм подъёма (разрез), Механизма передвижения, Тележка (ВО), ПЗ Язык документа

Софт: КОМПАС-3D V16

Файлы:
Спецификация - Лист1-2.cdw
Спецификация - Лист1-3.cdw
Спецификация - Лист2.cdw
Спецификация - Лист3-1.cdw
Спецификация - Лист3-2.cdw
лист1.cdw
лист2.cdw
лист3.cdw
лист4.cdw
Расчётно-пояснительная записка.doc
Спецификация - Лист1-1.cdw
