Проектирование ящичного питателя

Белгородский государственный технологический университет им В.Г. Шухова
Кафедра механического оборудования
Курсовой проект по дисциплине "Автоматизация проектирования"
На тему: "Проектирование ящичного питателя"
Белгород 2022

Содержание
Введение 3
1.Назначение и область применения питателей 4
2.Техническая характеристика ящичного питателя 8
3.Устройство и принцип ящичного питателя 9
4.Подбор материалов для изготовления деталей ящичного питателя 12
Заключение 16
Список используемой литературы 17

Техническая характеристика ящичного питателя
Номинальная производительность, м3/ч 35,5
Емкость камеры, м3 2,9
Мощность привода, кВт 4
Скорость ленты транспортера, м/мин 2,5
Частота вращения валка, об/мин 91
Шаг тяговой цепи, мм 250
Ширина выхода в свете (средняя), мм 1000
Высота выхода в свете (наибольшая), мм 300
Межосевое расстояние, мм 5000
Габаритные размеры, мм:
длина
ширина
высота
6125
2530
1620
Масса, кг 4600

В курсовой работе был рассмотрен ящичный питатель, т.к. он широко применяется в промышленности строительных материалов.

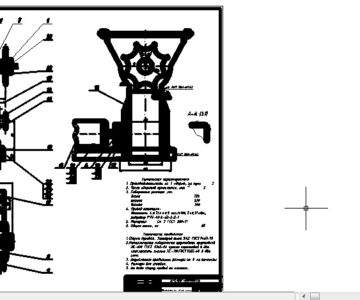

В курсовой работе выполнена техническая документация: 1 лист формат А1 - сборочный чертёж машины; лист формата А4 – пояснительная записка; А1 – сборочный чертеж.
В процессе выполнения курсовой работы мною изучена машина, а также реализованы конструкторские разработки, выполненные в соответствии с ЕСКД. В создании графической части проекта был использован программный продукт AutoCAD 2019.
