Расчет механизма подъема тележки крановой с навесным редуктором передвижения

Міністерство освіти і науки України
Одеський національний політехнічний університет
Інститут машинобудування
кафедра: “Підйомно-транспортного та робототехнічного обладнання
Одесса-2016
на курсовий проект по "Вантажопідйомній транспортуючій і транспортній техніці"
на тему: "Расчет механизма подъема тележки крановой с навесным редуктором передвижения"

1. Выбор каната и барабана. …3
1.1 Грузоподъемная сила. …3
1.2 КПД полиспаста. …4
1.3 Наибольшее усилие в ветви каната, набегающего на барабан при подъеме груза. …4
1.4 Разрывное усилие каната в целом. …5
1.5 Выбор типа каната. …6
1.6 Минимальный диаметр барабана. …6
1.7 Расчетный диаметр барабана. …7
1.8 Длина барабана с двусторонней нарезкой. …7
1.9 Проверка размеров барабанов по условиям. …8
1.10 Угловая скорость барабана. …8
2. Выбор электродвигателя. …9
2.1 Продолжительность включения. …9
2.2 Статическая мощность электродвигателя. …9
2.3 Выбор электродвигателя. …9
2.4 Угловая скорость электродвигателя. …9
3. Выбор редуктора. …10
3.1 Выбор типа редуктора.
3.2 Расчет редуктора по радиальной консольной нагрузке. …10
3.3 Передаточное число редуктора. …10
3.4 Грузовой момент на барабане. …10
3.5 Проверка редуктора по грузовому моменту. …11
4. Выбор тормоза. …11
4.1 Статический момент на выходном валу редуктора при
торможении. …11
4.2 Тормозной момент, на который регулируют тормоз. …12
5. Компоновка механизма. …12
5.1 Сравнение металлоемкости механизмов подъема. …12
5.2 Условие соседства электродвигателя и барабана. …13
5.3 Условие соседства тормоза и барабана. …13
5.4 Расчет колеи тележки. …14
5.5 Минимальная колея тележки. …14
Выводы. …14

Техническая характеристика
1. Грузоподъёмность, т......................................10
2. Высота подъёма груза, м............................8
3. Скорость подъёма груза, м/с.................0,32
4. Режим работы ....................................................L1 M2
5. Продолжительность включения...........ПВ=15%

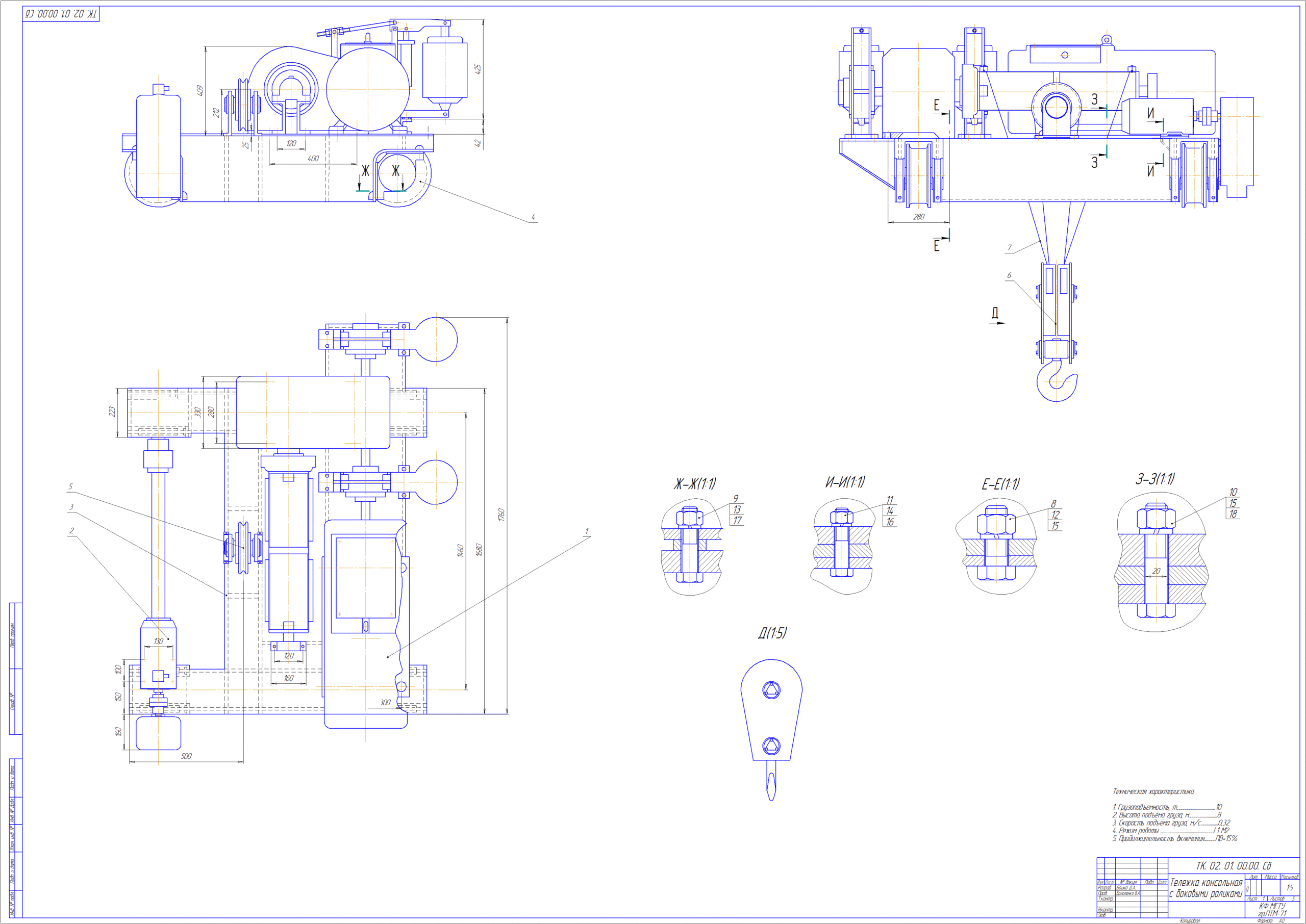

Состав: ПЗ, 4 формата А1: Тележка консольная с боковыми роликами (ВО); Механизм подъёма (СБ); Привод механизма передвижения (СБ); Механизм подъёма (СБ); Спец. Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Расчет механизма подъема тележки крановой с навесным редуктором передвижения

Спецификация/
Спецификация/Спецификация - 1.cdw
Спецификация/Спецификация - 2(а).cdw
Спецификация/Спецификация - 2(б).cdw
Спецификация/Спецификация - 3.bak
Спецификация/Спецификация - 3.cdw
Спецификация/Спецификация - 4.cdw
лист1.cdw
лист3.cdw
лист4.cdw
лист2.cdw
Записка1.doc
