Расчет основных параметров козлового крана

Казанский Государственный Архитектурно-Строительный Университет
Кафедра дорожно строительных машин
Курсовой проект по дисциплине "Грузоподъемные машины"
На тему: "Кран Козловый "
Казань 2015

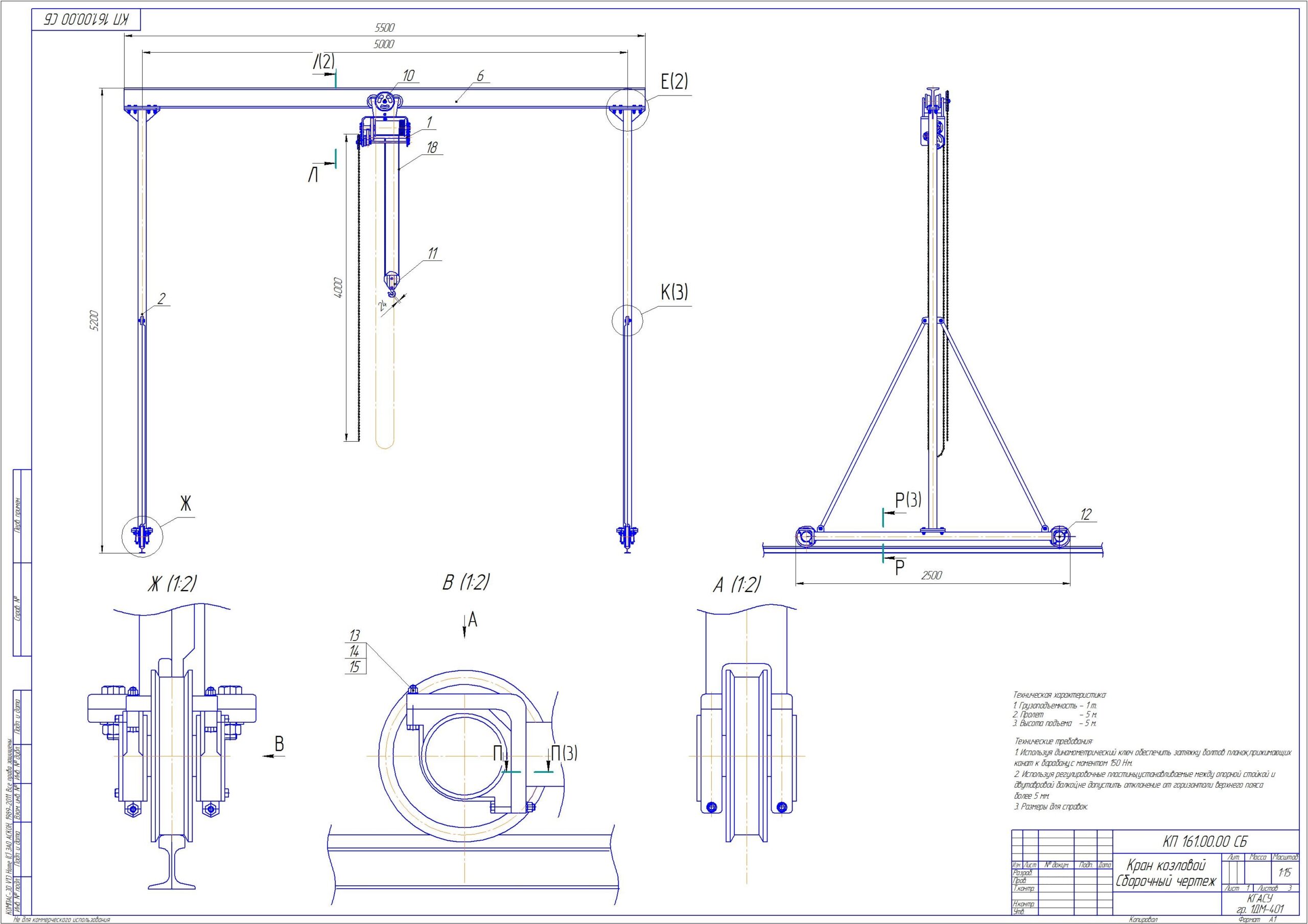

Курсовой проект содержит 3 листа формата А1 графической части, пояснительную записку, спецификацию.
Техническая характеристика
Грузоподъемность, т - 1,4;
Высота подъема , м - 4,2;
Пролет , м - 5 ;
Скорость подъема, м/мин – 8;
Режим работы – средний (ПВ-25%);
Механизм подъема – лебедка электрическая.

Содержание
Введение…...……………………………………………………………………....4
1 Наименование и область применения проектируемого изделия …………..5
2 Техническая характеристика ………………………………………………….6
3 Описание и обоснование выбранной конструкции ……………………........7
4 Расчеты подтверждающие работоспособность и надежность конструкции
4.1 Определение максимального натяжения в канате………………………….8
4.2 Подбор каната…………………………………………………………………8
4.3 Определение диаметров блока и барабана…………………………………..9
4.4 Подбор подвески………………………………………………………….......9
4.5Определяется частота вращения барабана………………………………….10
4.6 Определение мощности на подъем груза………………………………......11
4.7 Определение мощности электродвигателя………………………………...11
4.8 Подбор электродвигателя…………………………………………………...11
4.9 Определение передаточного отношения…………………………………...11
4.10 Подбор редуктора…………………………………………………………..12
4.11 Общее КПД привода……………………………………………………….12
4.12 Частота вращения барабана при выбранном редукторе………………....12
4.13 Диаметр барабана при выбранном редукторе……………………………12
4.14 Подбор муфты………………………………………………………………13
4.15 Проверка двигателя на надежность пуска………………………………...13
4.16 Подбор тормоза…………………………………………………………….16
4.17 Расчет механизма передвижения………………………………………….17
5. Расчет металлоконструкции………………………………………………….20
6 Список использованной литературы…………………………………………24
