Расчет подъемного механизма (ИД: грузоподъемность 4000 кг; скорость подъема груза 0,20 м/с; относительная продолжительность включений механизма (ПВ) 40%.

Омский государственный технический университет
Кафедра "Машиноведение"
Расчетно-графическая работа по дисциплине "Подъемно-транспортное оборудование"
На тему: "Расчет подъемного механизма"
Омск 2020 г.

Исходные данные:
1) Грузоподъемность 4000 кг;
2) Скорость подъема груза 0,20 м/с;
3) Относительная продолжительность включений (ПВ) 40%

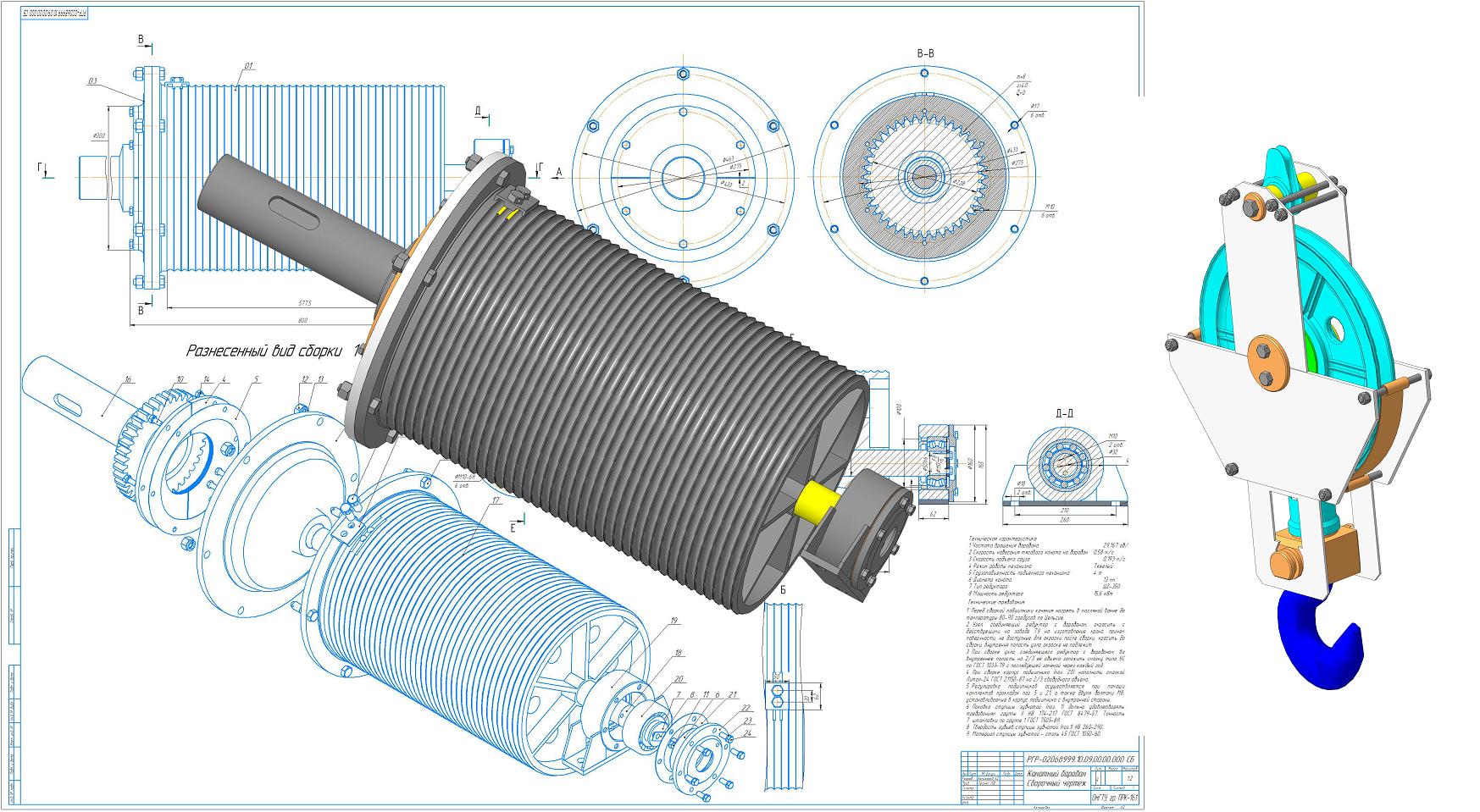

В данной работе рассчитывается и проектируется подъемный механизм, состоящий из (основных) механизмов: крюковая подвеска (3д сборка прилагается), канатный барабан (3д сборка и чертеж прилагаются). Цель использования полиспастной системы: получить выигрыш в силе в три раза, для этого модифицируем крюковую подвеску (из ОСТ 24.191.08-81). На чертеже представлен канатный барабан, который через зубчатой соединение соединяется с двухступенчатым цилиндрический редуктором (а тот через муфту, тормоз, с электродвигателем, см. ПЗ). Канатный барабан чертится в соответствии с размерами полученными при расчете и в соответствии с ОСТ 24.191.02, используются две полуоси (не передают крутящий момент) для уменьшения массы канатной барабана. Принцип действия канатной барабана, можете просмотреть в видео в соответствии с ниже приведенными ссылками:
1) https://vk.com/videos136334429?z=video136334429_456239063%2Fpl_136334429_-2;
2) https://vk.com/videos136334429?z=video136334429_456239062%2Fpl_136334429_-2.
Оглавление
Введение
1 Расчет подъемного механизма 4
1.1 Исходные данные (9 вариант 1.9 б) 4
1.2 Расчет 4
2 Расчет и конструирование основных деталей механизма подъема 9
2.1 Расчет крюковой подвески 9
2.2 Выбор и проверочный расчет крюковой подвески 12
2.2.1 Крюк 12
2.2.2 Гайка крюка 14
2.2.3 Траверса крюка 14
2.2.4 Выбор подшипников блока 16
3. Конструктивная проработка крюковой подвески 18
4. Расчет барабана 31
5. Расчет крепления каната к барабану 34
6. Расчет оси барабана 36
6.1 Предварительный расчет 36
6.2 Расчет на статическую прочность 38
6.3 Расчет на усталость 41
7 Соединение редуктора с барабаном 45
8 Правая часть барабана 52
9 Выбор подшипников оси барабана 55
10 Компоновка механизма подъема 58
Заключение
Список используемой литературы
