Расчет механизма подъема груза и механизма поворота грузоподъемностью 16 кн

Амурский государственный университет
Кафедра: стартовые и технические ракетные комплексы
Курсовой проект по дисциплине: Подъемно-перегрузочное оборудование
Тема курсового проекта: Проектирование основных узлов поворотного крана с постоянным вылетом стрелы
Благовещенск 2023

Тема курсового проекта: Проектирование основных узлов поворотного крана с постоянным вылетом стрелы
Исходные данные к курсовому проекту:
Грузоподъемность 16 кн;
Скорость подъема груза 14 м/мин;
Вылет стрелы 5 м;
Высота подъема груза 2,5 м;
Группа режима работы – М5;

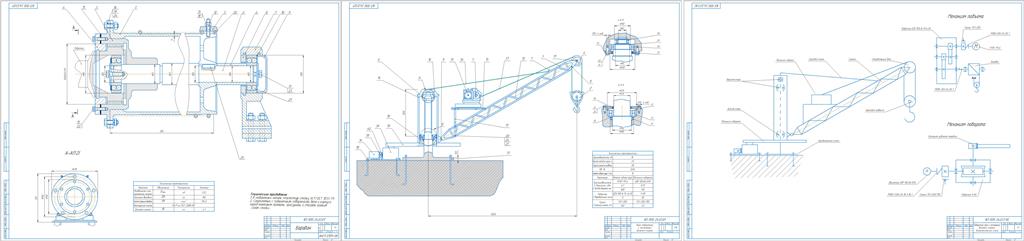

Содержание курсового проекта: расчет механизма подъема груза и механизма поворота; обязательные чертежи – общий вид поворотного крана с постоянным вылетом стрелы (А1), установка барабана (А1), кинематическая схема поворотного крана с постоянным вылетом стрелы (А1).

СОДЕРЖАНИЕ

Введение 5
1 РАСЧЕТ МЕХАНИЗМА ПОДЪЕМА ГРУЗА 6
1.1 Расчёт и выбор каната 6
1.2 Расчёт деталей крюковой подвески и выбор крюка 6
1.3 Расчет барабана 11
1.4 Прочностной расчет вала барабана и выбор подшипников 12
1.5 Расчет крепления каната на барабане 13
1.6 Выбор электродвигателя 14
1.7 Выбор редуктора 16
1.8 Выбор тормоза 17
2 РАСЧЕТ МЕХАНИЗМА ПОВОРОТА 19
2.1 Выбор подшипников опор 19
2.2 Выбор электродвигателя 19
2.3 Выбор редуктора 22
2.4 Выбор тормоза 23
Заключение 24
Список литературы 25
